TPS7A39 150-mA， 33-V， 低噪声， 高PSRR， 双通道正负低压差稳压器数据手册

TPS7A39 器件是一款双通道、单片、高 PSRR、正负低压差 （LDO） 稳压器，能够提供（和吸收）高达 150 mA 的电流。稳压输出可以独立和外部调整为对称或不对称电压，使该器件成为用于信号调节的理想双路双极电源。

TPS7A39的正负输出在启动期间按比例相互跟踪，以缓解浮动条件和双轨系统中常见的其他电源排序问题。负输出可以调节高达 0 V 的电压，从而扩展了单电源放大器的共模范围。TPS7A39 还具有高 PSRR 功能，可消除可能损害信号完整性的电源噪声，例如开关噪声。
*附件：TPS7A39 双通道、150mA、宽 VIN 正负 LDO 稳压器数据表.pdf

两个稳压器均由一个正逻辑使能引脚控制，用于与标准数字逻辑接口。电容器可编程软启动功能可控制浪涌电流和启动时间。TPS7A39 的内部参考电压可以用外部参考覆盖，以实现精密输出、输出电压裕量或跟踪其他电源。此外，TPS7A39 具有缓冲基准输出，可用作系统中其他元件的电压基准。

这些特性使 TPS7A39 成为为运算放大器、数模转换器 （DAC） 和其他精密模拟威廉希尔官方网站 供电的可靠、简化的解决方案。

特性

• 正负 LDO 集成在一个封装中
• 宽输入电压范围：±3.3 V 至 ±33 V
• 宽输出电压范围：
  • 正范围：1.2 V 至 30 V
  • 负范围：-30 V 至 0 V
• 输出电流：每通道 150 mA
• 单调启动跟踪
• 高电源抑制比 （PSRR）：
  • 69 分贝 （120 Hz）
  • ≥ 50 dB（10 Hz 至 2 MHz）
• 输出电压噪声：21 μV RMS （10 赫兹–100 kHz）
• 缓冲 1.2V 基准输出
• 使用 10μF 或更大的输出电容器时保持稳定
• 单正逻辑使能
• 可调软起动浪涌控制
• 3mm × 3mm、10 引脚 WSON 封装
• 低热阻：R θJA = 44.4°C/瓦
• 工作温度范围：–40 至 +125°C

参数

方框图

一、产品概述

1. 主要特点

• ‌双通道设计‌：集成正负两个LDO稳压器，便于生成正负电源轨。
• ‌宽输入电压范围‌：支持±3.3V至±33V的输入电压，适应多种应用场景。
• ‌高输出电流‌：每通道可提供高达150mA的输出电流。
• ‌高精度输出‌：输出电压精度高达±0.5%，满足精密电源需求。
• ‌高PSRR‌：提供≥50dB的PSRR（10Hz至2MHz），有效抑制电源噪声。
• ‌低噪声输出‌：输出电压噪声仅为21µV RMS（10Hz至100kHz）。
• ‌热保护‌：内置热保护功能，防止过热损坏。
• ‌小尺寸封装‌：采用3mm × 3mm的10引脚WSON封装，节省PCB空间。

2. 应用领域

• ‌高精度模拟威廉希尔官方网站 ‌：如运放、ADC、DAC的供电。
• ‌电源后级调节与滤波‌：在DC-DC转换器后提供精确的电源调节。
• ‌模拟I/O模块‌：为模拟输入输出威廉希尔官方网站 提供稳定电源。
• ‌测试与测量设备‌：满足高精度测试仪器的电源需求。
• ‌射频威廉希尔官方网站 ‌：为射频前端威廉希尔官方网站 提供低噪声电源。

二、电气特性

1. 输入电压范围

• 正输入电压范围：3.3V至33V
• 负输入电压范围：-3.3V至-33V

2. 输出电压范围

• 正输出电压范围：1.2V至30V
• 负输出电压范围：-30V至0V

3. 其他关键特性

• ‌负载调节‌：具有良好的负载调节性能，确保输出电压稳定。
• ‌线性调节‌：输入电压变化时，输出电压保持恒定。
• ‌输出电流限制‌：内置输出电流限制功能，防止过流损坏。
• ‌软启动‌：支持可编程软启动，减少启动时的冲击电流。
• ‌使能控制‌：通过使能引脚控制稳压器的开启与关闭。

三、封装与热性能

1. 封装类型

• 采用3mm × 3mm的10引脚WSON封装，适合高密度PCB布局。

2. 热性能

• ‌ 热阻（RθJA） ‌：44.4°C/W，需合理设计PCB布局以优化散热。

四、应用指南

1. 输出电压设置

• 通过调整反馈电阻器的值，可精确设置正负输出电压。

2. 电容选择

• 输入和输出端均需连接陶瓷电容以确保稳定性，推荐使用10µF或更大的电容。
• 可选地，在反馈引脚和输出引脚之间连接10nF至100nF的电容，以优化瞬态响应和噪声性能。

3. 布局建议

• 将输入和输出电容尽可能靠近TPS7A39的相应引脚，以减小寄生电感。
• 使用宽铜面进行接地连接，降低接地阻抗。
• 对于高功率密度应用，考虑使用散热片或优化PCB布局以提高散热性能。

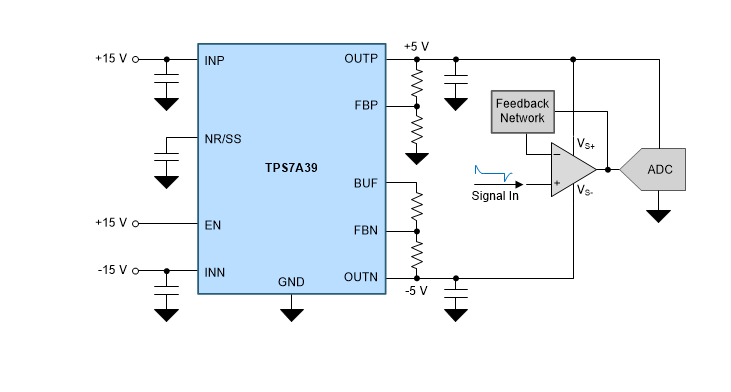

五、典型应用威廉希尔官方网站

• 提供了多个典型应用威廉希尔官方网站 图，包括单端转差分隔离电源和SAR ADC的全量程电源生成等，展示了TPS7A39在不同应用场景中的灵活性和实用性。

六、订购信息与支持

1. 订购信息

• 提供了多种输出电压选项的TPS7A39产品型号，方便用户根据应用需求选择合适的型号。

2. 支持资源

• 包括数据表、应用笔记、参考设计等，帮助用户更好地理解和使用TPS7A39。
• 提供TI E2E在线社区支持，用户可以在此获取技术支持、交流设计经验等。
