直播回顾 | 核心协议精讲！TSN基础知识理论培训，虹科带你划重点！

当工业4.0与智能汽车、航空航天技术碰撞

 实时性、确定性通信

 成为跨越行业的共同需求

4月1日 虹科直播间

虹科TSN工程师罗工带来

「TSN基础知识理论培训」

带大家系统回顾了

TSN技术发展历程

深度解析了802.1AS/Qbv等

核心TSN子协议原理

及其能够解决问题的体现

助力企业抢占确定性通信赛道

错过直播？

别担心！

本篇文章为你汇总了直播精华和课程资料！

另有20+专题课程筹备中

 直播重点回顾

TSN发展脉络：

从标准化到场景化

TSN技术根植于IEEE 802.1工作组数十年标准化进程：1985年奠定VLAN（802.1Q）、网桥协议（802.1D）等基础；2012年专项攻关实时需求，推出时间同步（802.1AS）、时间感知整形（802.1Qbv）及帧抢占（802.1Qbu）等核心协议；2018年802.1CM整合标准实现工业级确定性传输。结合OPC-UA与TSN协同（如PTCC框架），构建覆盖工业自动化、车载等场景的完整体系，推动以太网从「尽力而为」迈向「确定性保障」新纪元。

TSN核心协议：

解决三大通信难题

时间同步（802.1AS）：主从时钟如何进行高精度的时钟同步，分析时钟角色、时钟选举、偏移计算等，剖析AS如何进行高精度的时间同步能力

确定性传输（802.1Qbv）：划分周期性时间窗口，为关键流量（如控制指令）预留专属时隙，保障硬实时需求。

高可靠性（802.1CB & 802.1Qci）：通过802.1CB的帧复制与消除实现冗余传输与序列校验，确保零丢包；802.1Qci基于SDU长度、速率阈值及门控策略动态拦截异常流量，双重机制保障网络稳定性。

TSN网络架构：

兼容性与灵活性的平衡

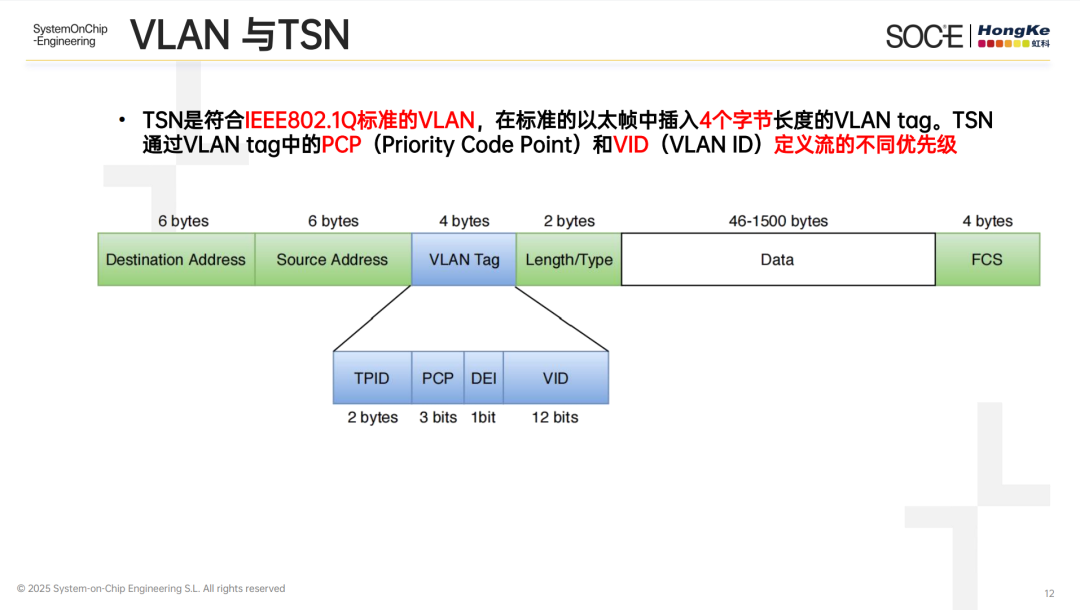

VLAN与优先级策略：通过VLAN Tag中PCP（3bit）定义8级流量优先级，严苛应用（如工业控制）分配最高优先级（PCP=6/7）。

多协议融合：TSN兼容OPC-UA、DDS、MQTT等上层协议，支持车载、制造、医疗等多场景异构数据共网传输。

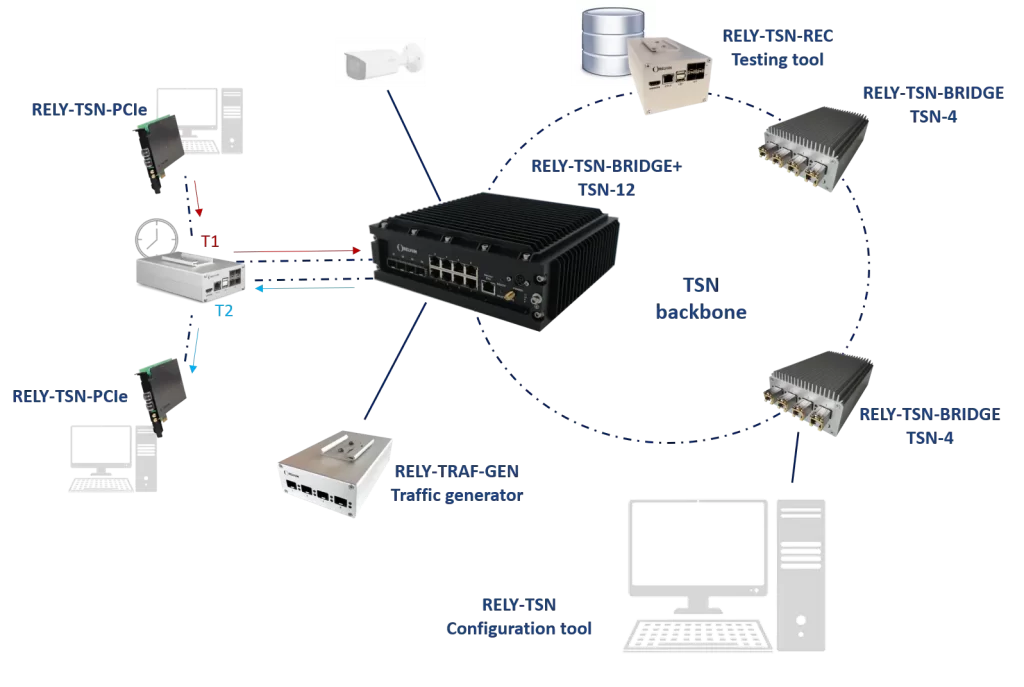

虹科TSN技术赋能：

从理论到落地的全链路支持

TSN协议基础知识讲解：包含实时通信技术的发展需求、TSN发展需求概述、TSN协议技术、TSN主流方向及应用趋势四个主要方面；

TSN产品业务培训：围绕TSN交换机、板卡或者套装组合方案，提供全面的产品使用培训，主要包含产品使用注意事项、产品整体功能介绍和演示实操、产品参数配置培训（重点）三个方面；

产品TSN协议测试：测试并获取TSN产品在不同环境下的延迟，抖动、同步精度等参数，以及测试并仿真TSN产品当中的各种TSN协议。

TSN网络搭建和测试：搭建小规模TSN网络方案介绍、TSN网络搭建实操以及网络仿真分析。

 直播精华问答

Q1

TSN与传统工业以太网（如EtherCAT）有何本质区别？

【A1】时间敏感网络（TSN）及其子标准体系将重塑传统以太网的实时性边界，即便在千兆级数据传输场景下，也能实现传统网络难以企及的确定性通信能力。除实时性与低抖动保障外，也引入其他变革。

传统以太网的性能瓶颈在高负载环境下尤为显著——其交换机依赖先缓冲后转发的机制，需经历数据帧解析（Parsing）、路由决策（Forwarding Decision）与物理转发（Transmission）三段式延迟，导致端到端延迟呈现不可预测性。而TSN通过硬件级流量整形与时间触发式调度，实现了从「尽力而为」到「确定性承诺」的网络范式转变。

Q2

在应用qbv协议时，是否可以脱离其他TSN协议而独立使用？

【A2】qbv本质上需要和AS做绑定使用，因为TSN网络设备需要同一时间基准参考作为开关门的使能条件，否则网络传输就可能会有丢包和延迟不可控。

Q3

qbv协议开关门操作，能否可以不立即执行，而是可以去等待一段时间，比如等待AS同步稳定后开关门操作才开启？

【A3】qbv中具有base time参数，当该参数小于AS的基准时间，qbv门控会立即执行；当该参数大于AS的基准时间，qbv门控操作需要等待AS时间到达base time参数时间才会执行。

Q4

对于CB协议当中的流处理程序句柄值，在同一个冗余网络中，不同的设备对于同一条数据流需要保持句柄值相同吗？

【A4】不需要相同，流识别的句柄值只在本地设备中有效。

Q5

虹科的TSN培训师资力量怎么样？讲师有哪些实际项目经验？

【A5】虹科TSN培训讲师拥有从事三年以上的TSN行业经历，协助客户基于IP进行TSN产品开发，基于硬件的TSN网络模型搭建和测试。

Q6

基于客户场景相关的方案应用是有相关内容可以指导？

【A6】TSN网络场景应用十分复杂，具体的应用和指导需要结合多方面的考虑，规划和测试。

Q7

TSN培训过程中，如何保证培训效果？

【A7】虹科TSN技术培训课程包含理论知识的讲解、问题的分析，以及结合实际产品的测试来保证用户可以直观快速的去了解TSN这个技术。

系列直播预告

第一讲

观看回放

主题：TSN基础知识理论培训

时间：4月1日 1500

直播大纲：

1.以太网技术TSN的发展概述

2.TSN子协议知识介绍

3.TSN子协议解决的问题以及体现

第二讲

敬请期待

主题：TSN测试和网络搭建测试

时间：4月29日 1500

直播大纲：

基于软硬件手段仿真测试TSN协议

从智能制造到智能驾驶，从智慧交通到航空航天，TSN正以确定性通信重构行业规则。虹科将持续深耕多领域技术研发，通过专业培训与定制化服务，助力企业构建高效、可靠的通信网络。欢迎关注虹科，及时获取更多活动资讯。
