SC2200双通道RF功率放大器线性化威廉希尔官方网站 (RFPAL)技术手册

概述

SC2200属于第四代RF PA线性化威廉希尔官方网站 (RFPAL)家族，与上代产品相比，改进了一体化和功能性。器件为双通路线性化威廉希尔官方网站 ，是完全自适应、RFIN/RFOUT预失真线性化，为一个需要较宽范围的放大器、功率调节和通信协议提供优化方案。器件支持2G至4G标准(FDD和TDD)，覆盖698MHz至2700MHz范围，以及60MHz到低至1.2MHz的扩展信号带宽范围。SC2200支持单端RF信号，无需非平衡变压器，具有镜像引脚排列，便于两个通路的设计。器件使用PA输出和输入信号自适应产生经过优化的修正函数，最大程度降低PA的失真。RF域模拟信号处理允许SC2200工作在较宽带宽，以及极低的功耗。双通道线性化修正威廉希尔官方网站 优化高性能MIMO设计，包括微蜂窝、有源天线和分布式天线系统。
数据表：*附件：SC2200双通道RF功率放大器线性化威廉希尔官方网站 (RFPAL)技术手册.pdf

应用

• 放大器：A/AB类、Doherty
• PA平均输出功率示例：蜂窝基础设施：27dBm至40dBm
• BTS放大器、RRH、升压放大器、中继器、小蜂窝、微蜂窝、微微蜂窝、DAS、AAS和MIMO系统
• 蜂窝基础设施
• PA工艺：LDMOS、GaN、HBT、GaAs和InGaP
• 单/多载波，多标准：CDMA/EVDO、TD-SCDMA、WiMAX、WCDMA/HSDPA、LTE和TD-LTE
• 较宽范围的PA和输出功率

特性

• 易用性
  • 集成RFIN/RFOUT方案
• 较小的系统总尺寸(24mm x 26mm)
• 降低系统功耗和OPEX
• 降低BOM成本和总体积
  • 较小的电源、散热器及外壳
  • 较低的补偿降低晶体管成本
• 频率范围：698MHz–2700MHz
• 集成前置放大器和单端RF I/O
• +1.8V单电源供电
• 外部基准时钟支持：
  • 10、13、15.36、19.2、20、26和30.72MHz
• 11mm x 11mm SAWN QFN封装
• 工作温度：-40°C至+100°C
• RoHS、Green、REACH和ISO9001认证
• CMOS SoC规格的双通道RFIN/RFOUT线性化威廉希尔官方网站
• 完全自适应修正
• 高达28dB ACLR和38dB IMD改进(1)
• 1.2MHz < BWSIG ≤ 60MHz
• 功耗：
  • 占空比(10%)反馈：1500Mw (双通道)
  • 100%自适应：1.95W (双通道)

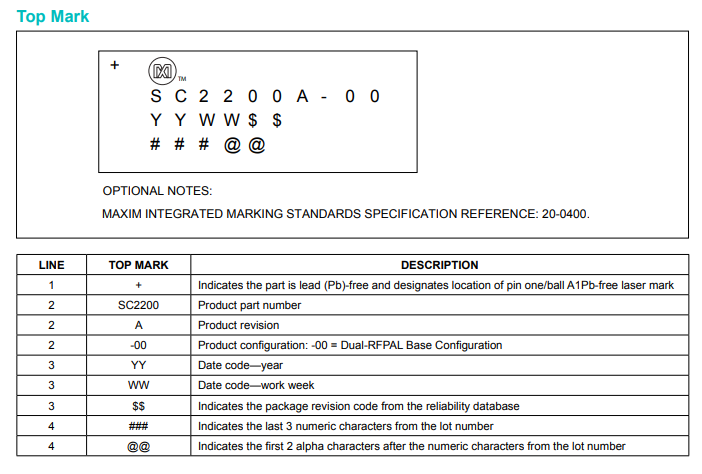

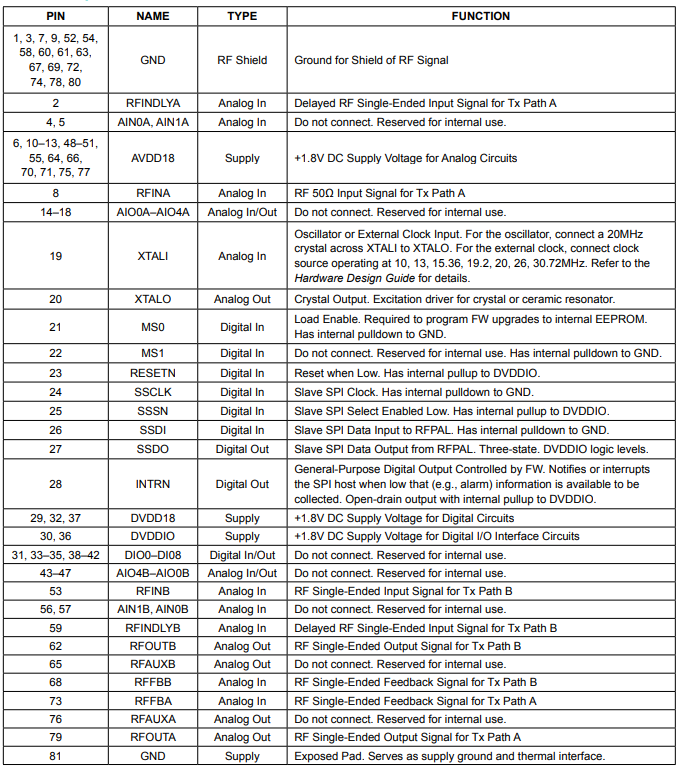

引脚配置描述

使用SC2200进行预失真介绍

当今电信系统中的宽带信号具有高峰均比和严格的频谱再生规范。这些规范对功率放大器的线性度提出了很高要求。线性度可通过输出功率回退来实现，这会降低效率。不过，功率放大器的线性度也可通过数字预失真及其他线性化技术来提升，只是其中许多方法实施起来既耗时又昂贵。

SC2200是一款真正的射频输入（RFin）和射频输出（RFout）解决方案，其复杂的信号处理在射频域完成，支持模块化功率放大器设计，这些设计与基站和收发器子系统相互独立。

这款简单的片上系统具有宽信号带宽、宽工作频率范围，且功耗极低。它可降低开发成本并加快产品上市速度。适用于包括2G、3G、4G无线信号及其他调制类型在内的广泛信号范围。其强大的模拟信号处理引擎能够对最高效的功率放大器拓扑结构进行线性化处理。SC2200可提供当今无线系统所需的线性度和性能。

无线服务提供商正在部署覆盖范围更广、用户密度更大、数据速率更高的网络。这些网络需要更高效的功率放大器。此外，多输入多输出（MIMO）架构以及有源天线系统的出现，也促使需要支持更小、更高效的功率放大器实现方式。而且，降低基站总资本成本和运营成本的趋势仍在持续。

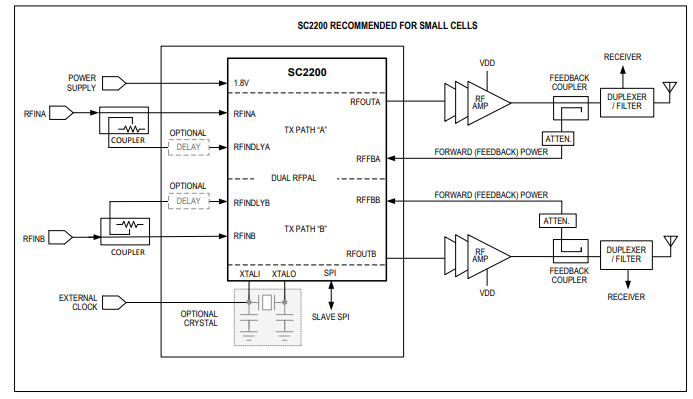

框图
