TPSM8D6C24 2.95V 至 16V 输入、双通道 35A、PMBus® 电源模块数据手册

TPSM8D6C24 是一款高度集成、易于使用的非隔离式 DC/DC 降压电源模块。TPSM8D6C24 提供两个 35A 独立输出或一个堆叠式 2 相 70A 输出。两个模块可以堆叠在一起，以实现 4 相 140-A 输出。该器件可以选择使用外部 5V 电源对内部 5V LDO 进行过驱动，以实现低至 2.95V 的较低输入电压范围，并提高转换器的效率。

TPSM8D6C24 功率模块采用专有的固定频率电流模式控制，具有输入前馈和可选的内部补偿元件，可在较宽的输出电容范围内实现最小尺寸和稳定性。
*附件：tpsm8d6c24.pdf

支持 1MHz 时钟的 PMBus 接口为转换器配置以及监控关键参数（包括输出电压、输出电流和内部芯片温度）提供了一个方便的标准化数字接口。根据系统要求，可以将对故障条件的响应设置为 restart、latch off 或 ignore。堆叠器件之间的反向通道通信支持所有 TPSM8D6C24 转换器，为单个输出轨供电，以共享单个地址，从而简化系统软件或固件设计。包括输出电压、开关频率、软启动时间和过流故障限制在内的关键参数也可以通过 BOM 选择进行配置，无需 PMBus 通信，以支持程序自由上电。

特性

• 4.25 V 至 16 V，PVIN 连接到具有内部 LDO 的 AVIN
• 2.95 V 至 16 V，带 PVIN 和 AVIN 分离轨，或在 VDD5 上带外部偏置
• 集成 MOSFET、电感器和基本无源器件
• 具有可选内部补偿的平均电流模式控制
• 0.5V 至 3.6V 输出电压范围，通过针式搭接
• 0.25V 至 3.6V PMBus VOUT_COMMAND范围
• 广泛的 PMBus 命令集，具有 V OUT、I OUT 和芯片温度遥测功能
• 差分遥感，内置 FB 分频器，< 1% V OUT 误差
• –40°C 至 +125°C 结温范围
• 通过 PMBus 实现 AVS 和裕量调节功能
• 用于引脚搭接编程的多功能选择 （MSEL） 引脚 PMBus 默认值
• 9 种可选开关频率，从 275 kHz 到 1.1 MHz
• 频率同步输入和同步输出
• 支持预偏置输出
• 16mm × 20mm × 4.3mm、59 引脚 MOW 封装

参数

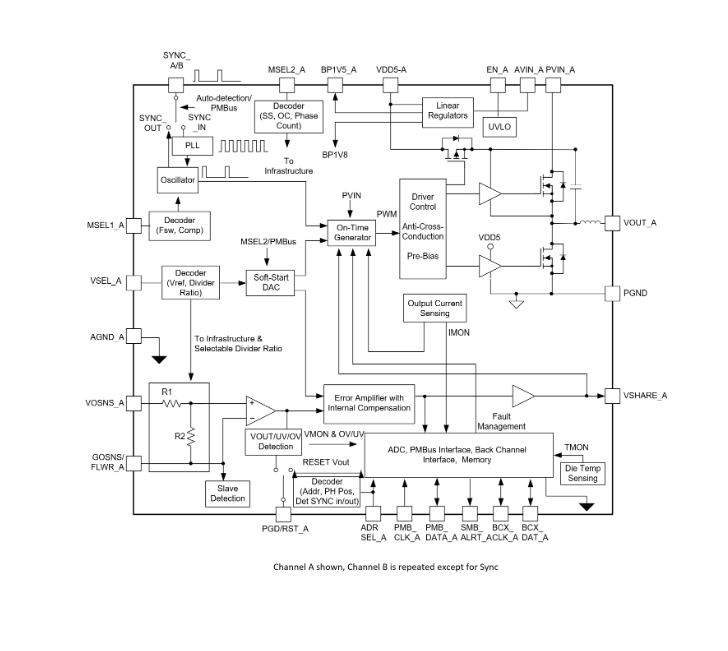

方框图

1. 产品概述

TPSM8D6C24 是一款高度集成的非隔离 DC/DC 降压（Buck）电源模块，支持两个独立的 35A 输出或单个堆叠的 2 相 70A 输出。该模块通过 PMBus 接口提供数字监控和控制功能，适用于需要高精度和高可靠性的电源应用。

2. 主要特性

• ‌高集成度‌：集成 MOSFETs、电感器和控制器。
• ‌多输出配置‌：支持两个独立的 35A 输出或单个堆叠的 2 相 70A 输出。
• ‌PMBus 接口‌：提供标准化的数字接口，支持配置和监控关键参数。
• ‌高效率‌：采用固定频率电流模式控制，优化效率和稳定性。
• ‌故障保护‌：支持多种故障条件响应，包括重启、锁定和忽略。
• ‌热管理‌：集成热关断保护和带隙基准热关断保护。

3. 应用领域

• 服务器和数据中心电源
• 电信设备
• 工业自动化
• 医疗设备

4. 封装与尺寸

• ‌封装类型‌：QFM（Quad Flat Module）
• ‌尺寸‌：16.00mm × 20.00mm

5. 电气特性

• ‌输入电压范围‌：4 V 至 16 V（AVIN），2.95 V 至 16 V（PVIN）
• ‌输出电压范围‌：0.5 V 至 3.6 V
• ‌输出电流‌：每个通道最大 35A，总输出最大 70A（堆叠模式）
• ‌开关频率‌：100 kHz 至 1 MHz，可编程
• ‌效率‌：高达 95% 以上

6. 功能描述

• ‌电流模式控制‌：采用固定频率电流模式控制，具有输入电压前馈和可选内部补偿组件。
• ‌PMBus 接口‌：支持 1-MHz 时钟，提供配置、监控和故障响应功能。
• ‌多相操作‌：支持最多 4 相堆叠，通过 BCX_CLK 和 BCX_DAT 引脚实现背通道通信。
• ‌软启动和软停止‌：可编程软启动和软停止时间，以控制输出电压的上升和下降速率。
• ‌过流保护‌：具有低侧过流和高侧短路保护功能。
• ‌过压和欠压保护‌：监控输出电压，防止过压和欠压条件。
• ‌热管理‌：集成热关断保护和带隙基准热关断保护，防止过热损坏。

7. 应用与实现

• ‌典型应用‌：提供了单相和两相应用的典型威廉希尔官方网站 图和设计步骤。
• ‌设计工具‌：建议使用 WEBENCH® Power Designer 工具进行定制设计。
• ‌组件选择‌：详细说明了输入电容、输出电容、电感器等关键组件的选择方法。
• ‌布局指南‌：提供了 PCB 布局建议，以优化电气性能和热性能。

8. 开发支持

• ‌WEBENCH® Power Designer‌：提供定制化的设计工具，支持实时定价和组件可用性查询。
• ‌技术文档‌：包括数据手册、应用报告和参考设计，帮助用户快速上手。
