TLV2172-Q1 适用于成本敏感型系统的、2通道、10MHz、高压摆率、汽车级运算放大器技术手册

TLV2172-Q1运算放大器 在频率为 1kHz 时具有 0.0002% 的总谐波失真 + 噪声 (THD+N)，电源电压范围为 4.5V (±2.25V) 至 36V (±18V)。这些 特性和低噪声、超高 PSRR 特性，使 TLV2172-Q1 能够 在 HEV 和 EV 汽车及动力传动系统、医疗仪器等应用中放大毫伏级信号。TLV2172-Q1 器件具有良好的偏移和漂移、10MHz 高带宽和 10V/µs 转换率，过温（最大值）时静态电流仅 2.3mA。

数据手册：*附件：TLV2172-Q1 适用于成本敏感型系统的、2通道、10MHz、高压摆率、汽车级运算放大器技术手册.pdf

大多数运算放大器仅有一个指定电源电压，而 TLV2172-Q1 器件则可在 4.5V 至 36V 的电压范围内额定运行。超过电源轨的输入信号不会导致相位反转。TLV2172-Q1 器件可在电容负载高达 300pF 时保持稳定。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意，此系列器件可在超出正电源轨 100mV 的完整轨至轨输入范围内运行，但是在正电源轨 2V 之内运行时，性能会受到影响。

TLV2172-Q1 运算放大器的额定工作温度范围为 –40°C 至 +125°C。

特性
• 符合汽车应用 标准
• 具有符合 AEC-Q100 标准的下列结果：
– 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温
度范围
– 器件 HBM ESD 分类等级 3A
– 器件 CDM ESD 分类等级 C6
• 电源电压范围：4.5V 至 36V，±2.25V 至 ±18V
• 低噪声：9 nV/√Hz
• 低温漂：±1μV/°C（典型值）
• 抗电磁干扰 (EMI)
• 输入范围包括负电源
• 轨到轨输出
• 增益带宽：10MHz
• 转换速率：10V/μs
• 低静态电流：每个放大器 1.6mA
• 高共模抑制：116dB（典型值）
• 低输入偏压电流：10pA

引脚功能和配置

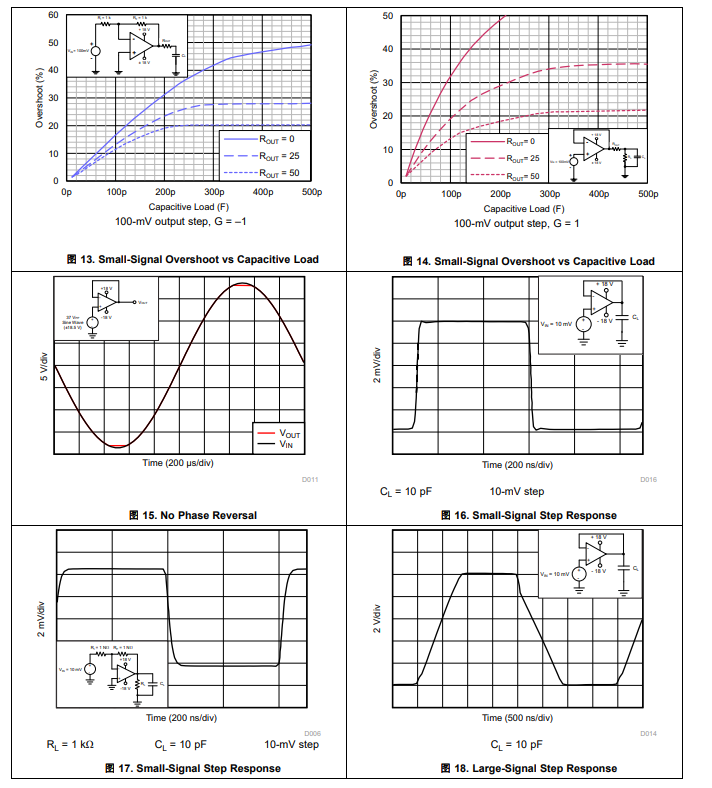

典型特性

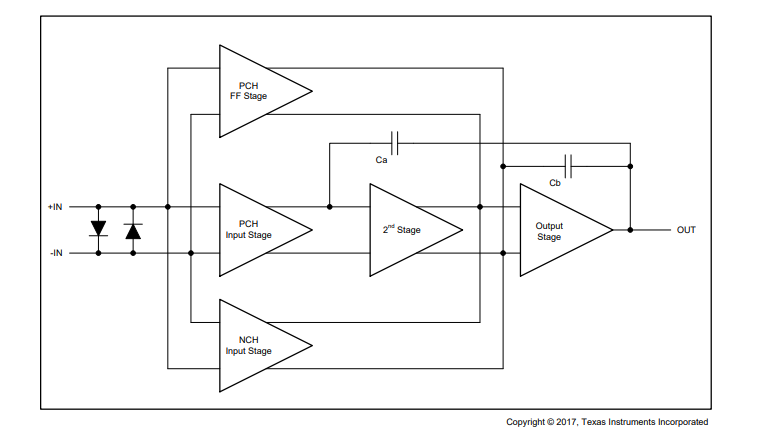

功能方框图

应用
• 汽车
• 混合动力汽车 (HEV) 和电动车 (EV) 动力传动
• 高级驾驶员辅助系统 (ADAS)
• 汽车空调
• 航空电子设备和起落架
• 医疗仪器
• 电流感应
