石英晶振的工作原理和结构组成

前言

在当今科技飞速发展的时代，高科技充斥着我们生活的每一个角落，不论是电子设备、智能家居，还是网络通信、智能电网，石英晶振在这些高科技领域中默默无闻地发挥着重要的作用。

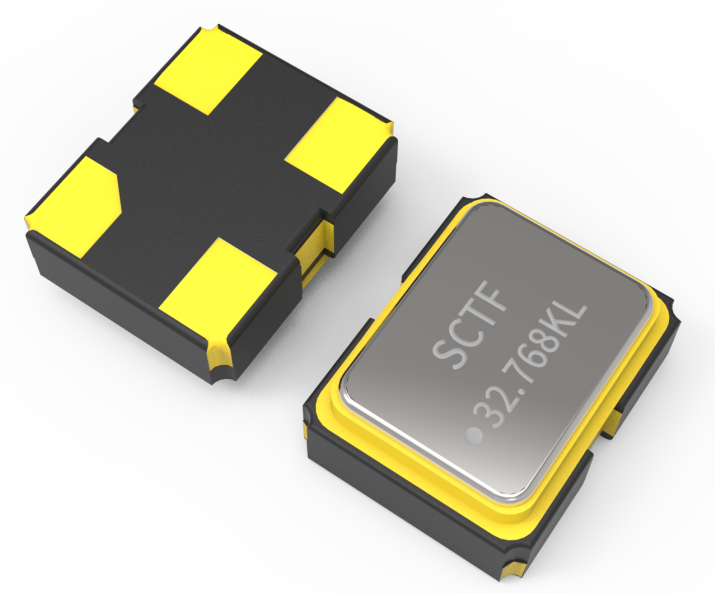

石英晶振

石英晶振，是一种利用石英晶体的压电效应产生稳定频率信号的电子元件。石英晶片经过精密切割成特定的形状和尺寸，在压电效应下能够产生百万分之一（ppm）量级精度的稳定频率信号，具有高精度、高稳定、高可靠的特点。

石英晶振如同电子设备的 “心脏起搏器”，为设备提供稳定且精确的时钟信号，确保各个部件能够有条不紊地协同工作，被广泛应用于智能穿戴、网络通信、工业控制、汽车电子以及航空航天等领域。

工作原理

石英晶振的工作原理基于著名的压电效应：当对石英晶体施加机械压力时，其表面会产生电荷；反之，当在石英晶体两端施加电场时，晶体又会产生机械变形。这种电能与机械能之间的相互转换是可逆且稳定的。

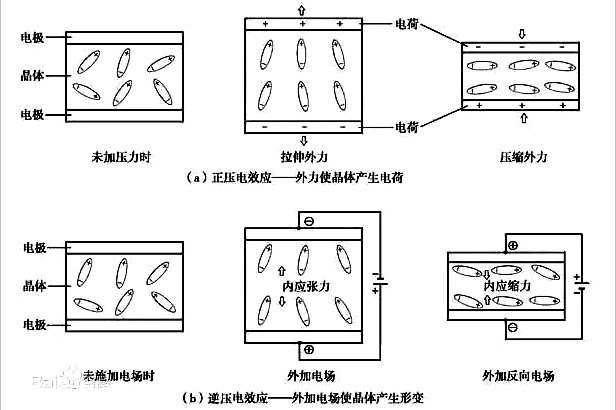

图 | 来源于网络

如果给晶片加上适当的交变电压，晶片就会产生振荡，由于石英晶体本身的物理特性，其振荡频率极为稳定，这就为电子设备提供了可靠的频率基准。

结构组成

石英晶振是由精密切割的石英晶片，搭配陶瓷基座、金属盖、导电胶、电极板、IC（仅晶体振荡器有）组成的。

图 | 石英晶振结构组成图

1石英晶片

是从高纯度的石英晶体按一定方位角切下的薄片，按需可切割成圆形或正方形，矩形等。

2导电胶

是一种固化或干燥后具有一定导电性能的胶黏剂，通常以基体树脂和导电填料即导电粒子为主要组成成分，兼具导电性和抗震性

3电极板

是镀在石英晶片表面的金属电极，一般采用金、银等导电性良好的金属。

4陶瓷基座

陶瓷基座表面是黑色，基座上覆上一定与陶瓷紧密接合的金属层，也称之为陶瓷金属化。

5金属盖

即外壳，外壳材料通常有金属、玻璃、胶木、塑料等，外形有圆柱形、管形、长方形、正方形等。

6IC

是将大量的微型元器件，诸如晶体管、电阻、电容等等集合在一起形成的威廉希尔官方网站 ，其中包含芯片。注意：晶体谐振器没有IC。

7焊盘

是晶振与威廉希尔官方网站 板焊接的部位，又称 “脚位”，实现石英晶振与威廉希尔官方网站 板上其他元件（如芯片、电容、电阻等）之间的电气连接。

石英晶振作为电子设备中的核心元件，其结构组成、工作原理以及技术发展都蕴含着丰富的知识和巨大的价值。

相信随着技术的不断进步，石英晶振将在更广泛的领域发挥更为重要的作用，为我们的科技生活带来更多的惊喜与便利。
