LMZ23605 5A SIMPLE SWITCHER® 电源模块，最大输入电压为 36V数据手册

科技绿洲 2025-04-22 217

描述

The LMZ23605 SIMPLE SWITCHER 电源模块是一种易于使用的降压 DC – DC 解决方案，能够驱动高达 5A 的负载。LMZ23605采用创新封装，可增强散热性能，并允许手工或机器焊接。^®^
*附件：lmz23605.pdf

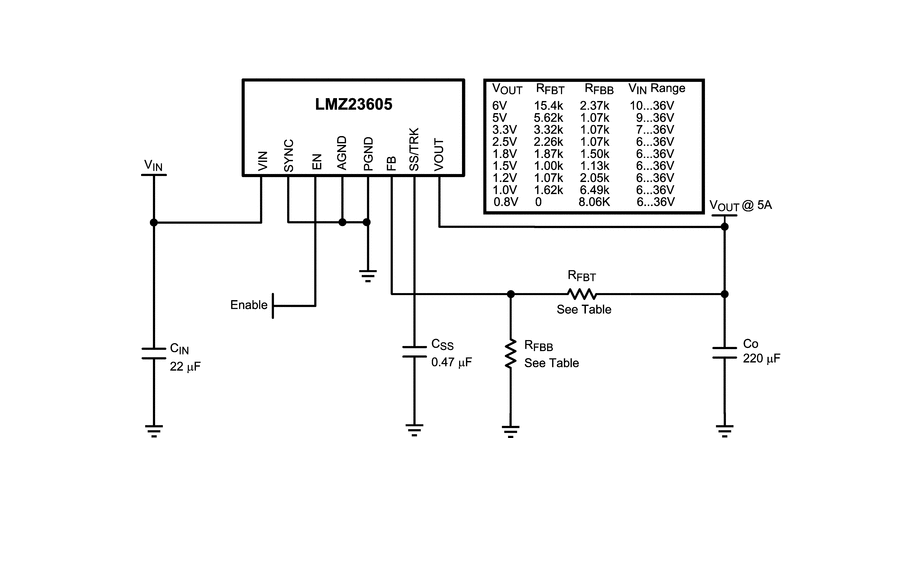

LMZ23605 可接受 6 V 至 36 V 之间的输入电压轨，并可提供可调且高精度的输出电压低至 0.8 V。LMZ23605 只需要两个外部电阻器和 3 个外部电容器，以完成电源解决方案。LMZ23605 是一个可靠而坚固的设计，具有以下保护功能：热关断、可编程输入欠压锁定、输出过压保护、短路保护、输出电流限制，并且该器件允许启动到预偏置输出。sync input 允许在 650 至 950 kHz 开关频率范围内同步。

特性

集成屏蔽式电感器
简单的 PCB 布局
频率同步输入（650 kHz 至 950
kHz）
使用外部软
启动、跟踪和精密使能实现灵活的启动排序
针对浪涌电流和故障
（如输入 UVLO 和输出短路）提供保护
结温范围 –40°C 至 +125°C
单裸露焊盘和标准引脚布局，便于
安装和制造
为 FPGA 和
ASIC 供电的快速瞬态响应
完全启用 WEBENCH Power Designer^®^
引脚兼容
LMZ22005/LMZ23603/LMZ22003
性能优势
- 高效率减少系统发热
- 经过 B 类EN55022测试^(1)^
  - 请参阅 SNVA473 和布局以获取有关
    被测设备的信息。
  - 电压 = 24 V，Vo = 3.3 V，Io = 5 A
- 元件数量少，只需 5 个外部
  元件
- 低输出电压纹波
- 使用 PCB 作为散热器，无需气流
电气规格
- 30W 最大总输出功率
- 高达 5A 的输出电流
- 输入电压范围 6 V 至 36 V
- 输出电压范围 0.8 V 至 6 V
- 效率高达 92%

参数
开关频率

方框图

开关频率

1. 产品概述

‌型号‌：LMZ23605
‌类型‌：SIMPLE SWITCHER®电源模块
‌最大输入电压‌：36V
‌最大输出电流‌：5A
‌应用‌：适用于从12V和24V输入轨进行点负载转换，时间关键型项目，空间受限或高热要求应用

2. 主要特性

‌集成屏蔽电感‌
‌简单的PCB布局‌
‌频率同步输入‌：支持650kHz至950kHz的同步频率范围
‌灵活的启动序列‌：支持外部软启动、跟踪和精密使能
‌保护功能‌：包括输入欠压锁定（UVLO）、输出短路保护、过流保护、过热保护
‌负输出电压应用支持‌
‌结温范围‌：-40°C至125°C
‌高效率‌：高达92%
‌低组件计数‌：仅需5个外部组件
‌低输出电压纹波‌

3. 电气规格

‌最大总输出功率‌：30W
‌输入电压范围‌：6V至36V
‌输出电压范围‌：0.8V至6V
‌效率‌：
- 在24V输入、3.3V输出、5A负载下，效率为80%
- 在12V输入、3.3V输出、5A负载下，效率为81.5%

4. 热信息

‌ 结到环境热阻（RθJA） ‌：
- 4层JEDEC PCB上，无气流：12°C/W
- 2层JEDEC PCB上，无气流：21.5°C/W
‌ 结到壳热阻（RθJC(top)） ‌：1.9°C/W
‌最大结温‌：150°C

5. 功能描述

‌使能（EN）引脚‌：具有精确的1.279V阈值，支持可编程迟滞
‌反馈（FB）引脚‌：用于设置输出电压，内部参考点为0.796V
‌软启动/跟踪（SS/TRK）引脚‌：支持外部软启动电容器或跟踪电阻分压器
‌同步（SYNC）引脚‌：允许将PWM工作频率同步到外部频率源
‌过热保护‌：当结温超过165°C时，模块进入低功耗待机状态
‌预偏置启动‌：支持在启动时输出电压大于零的情况

6. 应用与实施

‌设计步骤‌：包括选择最小输入电压、设置输出电压、选择输入输出电容、确定模块功率损耗、进行PCB热设计布局
‌WEBENCH® Power Designer支持‌：提供组件选择、电气和热模拟等功能

7. 布局指南

‌最小化开关电流环面积‌
‌单点接地‌
‌最小化到FB引脚的走线长度‌
‌输入和输出总线连接尽可能宽‌
‌提供足够的散热‌

8. 封装与尺寸

‌封装类型‌：TO-PMOD
‌尺寸‌：10.16mm × 9.85mm

9. 文档与支持

‌相关文档‌：包括应用笔记、设计摘要、绝对最大额定值等
‌社区资源‌：提供TI E2E™在线社区支持
