实现串口转以太网的结构和步骤解析

1. 简介

很长时间以来，RS232在通信领域一直用来作为DTE(Data Terminal Equipment)和DCE(Data Circuit-terminating Equipment)之间的连接器。自从PC机问世，RS232就成为串行通信的标准。串行通信现在仍然被广泛使用。

随着因特网的迅速发展，TCP/IP协议成为应用最多的通信协议。近来由于因特网环境的不断成长，人们对于因特网和串行通信设备之间的通信连接也有了更高要求。如果以太网和RS232连接成功，人们就能够通过以太网控制串行设备。与此同时，各种串行设备可以有效的与以太网通信.

在这篇文档中，我们将使用iMCU7100EVB来实现串口转以太网的功能，同时介绍了一些工具的简单应用方法。

2. 串口转以太网的基本结构

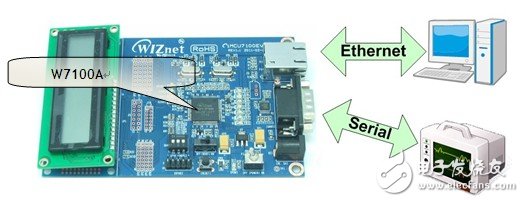

图2.1利用W7100A实现的串口转以太网转换器

iMCU7100EVB可以不需要额外的设备就能实现‘串口转以太网转换器’，这是因为iMCU7100EVB中分别含有一个RJ45、RS232以及一个W7100A芯片。这篇文档中，使用‘串口转以太网函数’在串行设备和以太网设备之间发送/接收信息

3. 串口转以太网演示

本章节将演示具有TCP服务器功能的‘串口转以太网’。iMCU7100EVB在演示中作为一个具有串行接口的TCP服务器。设备终端机(device terminal) 为‘串口转以太网’演示程序；设备终端机(device terminal)程序具有串行接口和以太网接口，并且两者可以被同时测试到。用户可以通过WIZnet的主页下载设备终端机(device terminal)程序，点击 ‘Library’=>‘Download Center’。首先，使用以太网网线和串口线连接iMCU7100EVB与PC机，PC机作为以太网设备又作为串行设备来进行工作。

在iMCUW7100EVB连接到PC之后，开启iMCUW7100EVB的电源。利用‘W7100 debugger’程序或者‘WizISP’程序下载附件‘serial to Ethernet.HEX file’到iMCUW7100EVB。请参照‘iMCU7100A Debugger指南’和‘W7100A的WizISP程序用户指南’中的说明。如图3.1，（a）是iMCU7100A Debugger程序，(b)是WizISP程序。

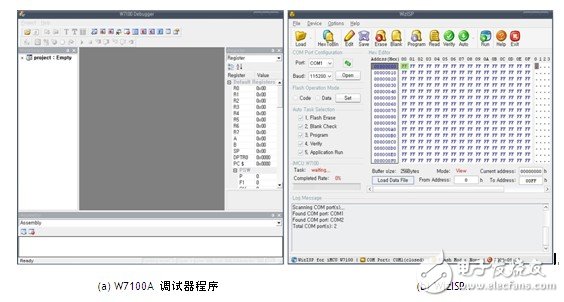

图3.1 W7100A Debugger程序和WizISP程序

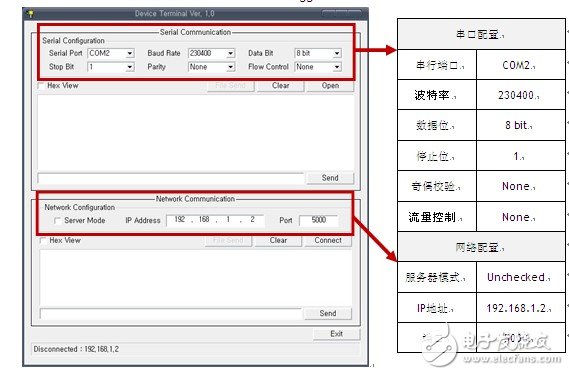

图3.2设备终端机(device terminal)设置

在iMCU7100EVB板上烧录HEX文件后，，打开设备终端机(device terminal)程序，（复位开发板）。如图3.3所示，配置设备终端机(device terminal)的参数。

需要注意的是，串口号需要根据用户PC机的实际串口号来配置。在该演示中iMCU7100EVB串行波特率的值为230400，所以这里也应该将Device Terminal的波特率设定为230400。如果用户修改过与波特率相关的程序代码，请使用修改之后的波特率。具体关于波特率的信息请参照‘如何使用W7100A的串行接口’文档。

下面进行网络配置。首先，将Server Mode未选定状态，但是当iMCU7100EVB作为TCP客户端，PC机作为TCP服务器工作时，选定该选项。根据iMCU7100EVB的所配置IP地址，其为192.168.1.2。IP地址的改变也可以通过代码来实现，在设备终端机(device terminal)程序中使用修改之后的IP地址。默认的端口号为5000。

在设备终端机(device terminal)程序中所有的配置都完成之后，点击串行通信窗口中的

‘OPEN’以及网络通信窗口中的‘CONNECT’，实现与开发板的连接过程。复位开发板，如果连接成功，将会在串行以及网络信息窗口中出现提示信息，之后点击 ‘SEND’，或者是利用回车键来检测‘串口转以太网’是否能通信。图2.4指示了这一过程。在串行信息窗口中键入任意信息，点击SEND或者是回车。然后以太网对话窗口将会出现之前键入的信息。同样的过程也会在串行对话窗口中出现。

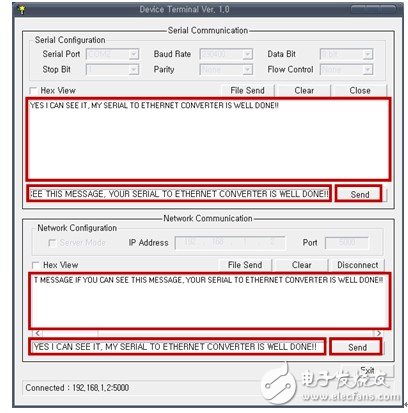

图 3.3设备终端机(device terminal)下的串口转以太网聊天测试

可以利用设备终端发送任意文档信息；点击‘File send’,‘文档打开窗口’将会出现。发送的文档将会保存在设备终端机(device terminal)的文件夹下。但是，如果文档是通过以太网发送的，文档的内容就会显示在串行对话窗口。这是因为TCP的传输速度要比串行传输速度快，而串行文档的传输速度由串行波特率决定。

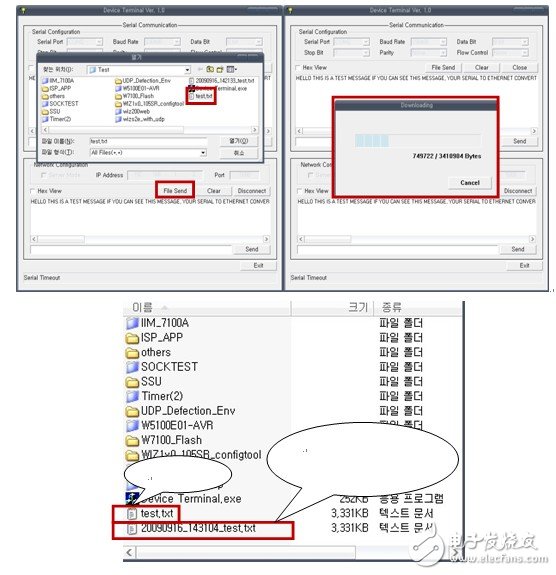

图3.4 利用设备终端机(device terminal)程序发送串口转以太网文档
