开发汽车仪表盘的TMS470PLF221RFPQ1方案介绍

方案简介

TMS470PLF221RFPQ1 是 TI 基于 ARM7 内核，专门用来开发汽车仪表盘的一款 MCU，其内带6个步进电机驱动器，可以同时对六个仪表电机进行细分控制，同时芯片上内带高性能协处理器 HET，可以用产生非常精确的时序，配合 DMA 以及多缓冲串行 SPI，便可以完成对外部功能设计，而且占用非常少的资源，另外，该芯片内置CAN 和 LIN 控制器，非常适合进行汽车仪表盘的开发。利尔达目前已经开发出基于TMS470PLF221RFPQ1的高端带TFT LCD的汽车仪表盘方案。

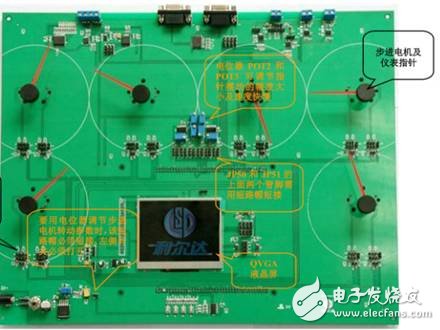

方案图片：

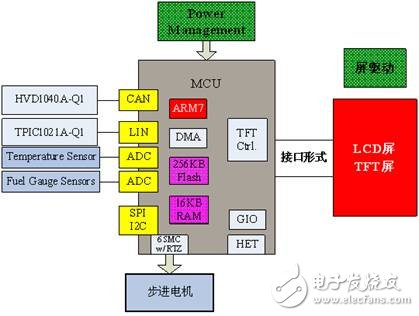

方案框图：

　　方案规格参数：

　　基本需求：

　　•工作电压：VCC 1.8～2.5V

　　VIO 4.5～6V

　　•主频：48MHZ ARM7

　　•ARM7内核，16/32位RISC指令系统

　　•Flash ：256KB RAM ：16KB

　　•内带JTAG加密模块JSM

　　•1路高达1Mbps的多缓冲并行接口，1路SPI接口，2路I²C接口

　　•内置1路标准CAN和高速CAN总线接口，1路LIN总线接口

　　•内置支持多大6个步进电机驱动

　　•22路高端定时器HET1和24路HET2

　　•内置16路10位ADC1和6路10位ADC2

　　•I/O口多达105个

　　•工作温度：-40°C~125°C

　　•封装：LQFP144

2、LCD显示部分：

本方案的关键部分在于 LCD 屏的驱动，TMS470PLF221RFPQ1 内部有LCDA模块：

外部功能：

A、电源部分设计

B、仪表步进电机设计原理（软硬件部分）

C、CAN/LIN 总线威廉希尔官方网站 设计原理（软硬件部分）
