由TMS320F2808组成的DSP最小系统硬件威廉希尔官方网站 及扩展应用

通过介绍了新一代美国德州仪器(TI)公司C2000平台上的定点DSP芯片TMS320F2808的性能特点和硬件结构、外设模块，给出了由TMS320F2808组成的DSP最小应用系统，并介绍了各部分威廉希尔官方网站 的设计方案

　　TMS320F2808是德州仪器（TI）公司推出的C2000平台上的定点DSP芯片，具有低成本、低功耗和高性能处理能力，特别适用于大量数据处理的测控领域和复杂运算的电机控制领域。本文在介绍TMS320F2808的性能基础上设计了以TMS320F2808 DSP为核心的最小应用系统，并给出了各部分具体硬件威廉希尔官方网站 的设计和典型扩展应用。

　　1 TMS320F2808特点

　　TMS320F2808是美国TI公司推出的C2000平台上的32位定点DSP芯片，具有低成本、低功耗和高性能处理能力，外设功能增强且极具价格优势，采用100引脚封装，所有产品引脚兼容，具有高达64 kB的闪存和100MIPS的性能。片上集成了丰富而又先进的增强型外设，如16路PWM输出通道、6路HRPWM输出通道、4个eCAP输入接口、6个32位／16位定时器；串行外没模块，如4个SPI模块、2个SCI模块、2个CAN模块、1个I2C模块；12位16通道的A／D转换器；35个可独立编程复用的通用I／O引脚（GPIO），其输入引脚具有窄脉冲限定器。使其具有强大的数字信号处理能力，又具有强大的事件管理能力和嵌入式控制功能，非常适用于工业、汽车、医疗和消费类市场中的数字电机控制、数字电源和高级感应技术。

　　2 TMS320F2808最小系统结构

　　DSP最小系统由DSP芯片及其基本的外围威廉希尔官方网站 和接口组成，如果去掉其中的任何一部分，都无法成为一个独立的DSP系统工作。最小系统通常包括DSP芯片、电源变换威廉希尔官方网站 、JTAG仿真接口、复位威廉希尔官方网站 、引导模式威廉希尔官方网站 等。

　　3 硬件威廉希尔官方网站 设计

　　3．1 电源威廉希尔官方网站 及复位威廉希尔官方网站

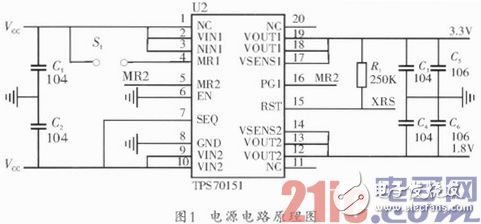

　　TMS320F2808是一个低功耗芯片，内核电源电压为1．8 V，芯片与外部接口间采用3．3 V电源电压，考虑到硬件系统要求电源具有稳定功能和纹波小的特点，另外也考虑到硬件系统的功耗等特点，因此本设计中采用TI公司的的TPS70151电源芯片。TPS70151是一款双路LDO的集成威廉希尔官方网站 稳压器，具有上电次序控制和上电复位功能，输出为500 mA／33 V和250 mA／1．8 V。芯片TPS70151能够产生复位信号，此复位信号可以直接提供给DSP使用，所以不用专门设置复位芯片。其威廉希尔官方网站 连接如图1所示。
