ADI 宣布推出 Power by Linear 的 LTC7821 该器件是业界首款混合式降压型同步控制器

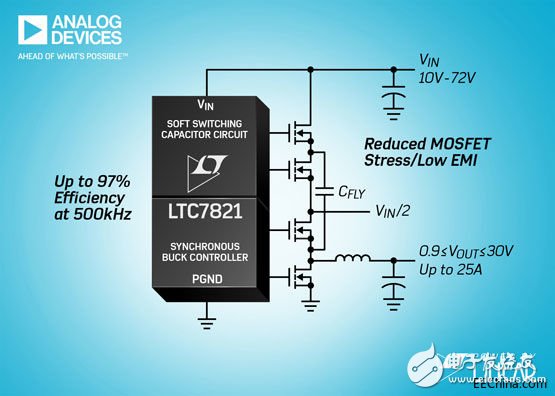

Analog Devices， Inc. （ADI） 宣布推出 Power by Linear 的 LTC7821，该器件是业界首款混合式降压型同步控制器，它把开关电容器威廉希尔官方网站 与一个同步降压型控制器相结合，可使 DC/DC 转换器解决方案尺寸相比传统降压解决方案锐减 50% 之多。这种改善是通过将开关频率提高 3 倍实现的 （并未牺牲效率）。或者，当工作于相同的频率时，基于 LTC7821 的解决方案能提供高达 3% 的效率升幅。LTC7821 的其他优势包括低 EMI 和减低的 MOSFET 应力 （因采用软开关前端所致），非常适合功率分配、数据通信和电信以及新兴 48V 汽车应用中的下一代非隔离式中间总线应用。

LTC7821 在 10V 至 72V （80V 绝对最大值） 的输入电压范围内工作，并能产生 0.9V 至 33.5V 的输出电压和几十安培的电流 （这取决于外部组件的选择）。在典型的 48V 至 12V/20A 应用中，当 LTC7821 的开关频率为 500kHz 时可获得 97% 的效率。而传统的同步降压型转换器只有以工作频率的 1/3 执行开关操作才能达到相同的效率，因而导致必需使用大得多的磁性元件和输出滤波器组件。外部 MOSFET 以一个固定的频率执行开关操作，可设置范围为 200kHz 至 1.5MHz。LTC7821 强大的 1Ω N 沟道 MOSFET 栅极驱动器最大限度提高了效率，并能够驱动多个并联的 MOSFET 以满足较高功率应用的要求。由于 LTC7821 采用了电流模式控制架构，因此多个 LTC7821 能以一种并联的多相配置工作，从而利用其卓越的均流能力实现功率高得多的应用。

LTC7821 可实现许多专有的保护功能，以在广泛的应用中实现坚固的性能。基于 LTC7821 的设计通过在启动期间对电容器进行预平衡，消除了通常由开关电容器威廉希尔官方网站 引起的浪涌电流。另外，LTC7821 还通过监视系统电压、电流和温度以发现故障，并使用一个检测电阻器以提供过流保护。当出现某种故障情况时，该器件停止开关操作并把 /FAULT 引脚拉至低电平。一个内置定时器可针对适当的重启 / 重试时间进行设定。EXTVCC 引脚使得 LTC7821 可依靠转换器的较低电压输出或其他高达 40V 的可用电源供电，从而降低了功耗并改善了效率。

LTC7821 采用 5mm x 5mm QFN-32 封装。扩展和工业温度版本可在 –40°C 至 125°C 工作。如需更多信息，请登录 。

LTC7821产品特性

• 宽 VIN 范围：10V 至 72V，80V 绝对最大值

• VOUT 范围：0.9V 至 33.5V

• 解决方案尺寸锐减达 50%

• 软开关用于实现低 EMI 和降低 MOSFET 应力

• 效率高达 97% （在 500kHz）

• PLL 固定频率：200kHz 至 1.5MHz

• 时钟输出用于多相操作

• 强大的四路 N 沟道 MOSFET 栅极驱动器

• 输入电流检测和过流保护

• 具可编程定时器和重试的短路保护

价格与供货

产品 按生产量 千片批量的 封装

供货 起始价

LTC7821 已开始 每片 5.20 美元 5mm x 5mm QFN-32
