ADI 旗下凌力尔特公司推出宽范围 I2C 系统监视器 LTC2992

ADI 旗下凌力尔特公司 （Linear Technology Corporation） 推出宽范围 I2C 系统监视器 LTC2992，该器件无需额外的威廉希尔官方网站 ，就能够监视两个 0V 至 100V 轨的电流、电压和功率。LTC2992 支持灵活的电源选择，从所监视的 3V 至 100V 电源、2.7V 至 100V 辅助电源、或从内置并联稳压器供电。这些电源选择在监视任何 0V 至 100V 轨时，无需单独的降压型稳压器、并联稳压器或低效率的电阻分压器。LTC2992 是一款简便的单 IC 解决方案，用 3 个 ΔƩ ADC 和一个乘法器提供 8 位或 12 位电流和电压测量值以及 24 位功率读数。

LTC2992 的宽工作范围适合很多应用，尤其是 48V 电信设备、高级夹层卡 （AMC） 和刀片式服务器。内置并联稳压器为高于 100V 的电源和负电源监视提供支持。LTC2992 或者连续或者按需测量电流和电压、计算功率并在可通过 I2C 访问的寄存器中存储所有这些信息以及最小值和最大值。4 个 GPIO 还可以配置为 ADC 输入，以测量相邻的辅助电压。在整个温度范围内，测量值总的未调整误差 （TUE） 仅为 ±0.3%。如果任何参数触发用户可编程的门限，LTC2992 就按照 SMBus 警报响应协议标记一个报警寄存器和引脚。400kHz I2C 接口具有 9 个器件地址、一个阻塞总线复位定时器、和一个简化 I2C 光隔离的分离 SDA 引脚。LTC2992-1 版本提供了一个适用于反相光隔离器配置的反相数据输出 I2C 引脚。

LTC2992 和 LTC2992-1 有商用、工业和汽车温度级版本，分别支持 0°C 至 70°C、–40°C 至 85°C 和 –40°C 至 125°C 的工作温度范围。两种版本都已开始供货，采用符合 RoHS 要求的 16 引线 4mm x 3mm DFN 封装和 16 引线 MSOP 封装。千片批量的起始价为每片 3.85 美元。

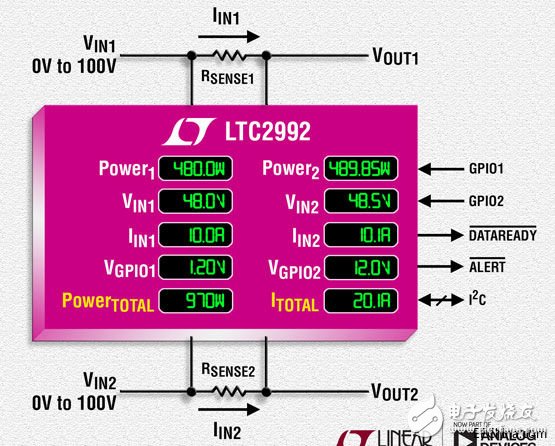

具内置 ADC、I2C 和并联稳压器的双通道宽范围电源监视器

性能概要： LTC2992

• 轨至轨输入范围：0V 至 100V

• 宽输入电源范围：2.7V 至 100V

• 并联稳压器用于 》100V 的电源

• 3 个 ΔƩ ADC 和具有小于 ±0.3% 的总未调整误差

• 12 位分辨率的电流和电压测量值

• 4 个 GPIO 可配置为 ADC 输入

• 具 IQ 《 50μA 的停机模式

• I2C 接口

• 分离的 SDA 引脚用于简化光隔离

• 采用 16 引线 4mm x 3mm DFN 和 16 引线 MSOP 封装
