1．宝马车系威廉希尔官方网站图特点

宝马汽车功能多，电子装置数量也多，造成汽车威廉希尔官方网站图系统非常庞大。但宝马车系威廉希尔官方网站图都是由相互独立的系统组成，只要借助一些规则将这些系统各个击破，便能轻松读懂宝马车系威廉希尔官方网站图。

2．宝马汽车威廉希尔官方网站系统分类

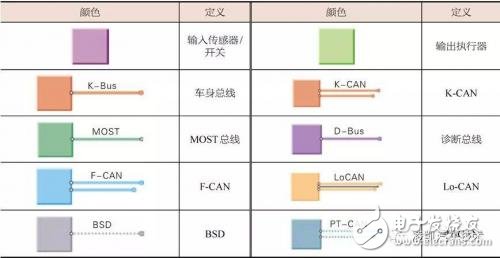

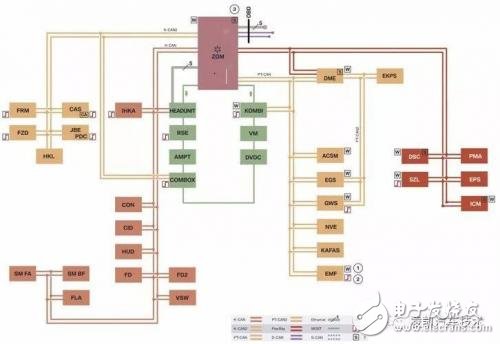

宝马车系各个电控系统的威廉希尔官方网站图都是通过总线相互通信、共享资源的，所以每个系统都会给出总线连接图。为便于理解相关系统的组成，宝马车系威廉希尔官方网站系统中还会给出输入／输出图，利用不同的颜色区分控制单元上的传感器和执行器。宝马车系的每个系统还会给出系统威廉希尔官方网站图，也就是前面讲过的系统框图，系统威廉希尔官方网站图比输入／输出图显示复杂得多，可以从中看出组件的基本连接以及接地和电源连接。最后与其他车型类似，还会给出详细的汽车威廉希尔官方网站原理图。综上所述宝马各个系统的威廉希尔官方网站图可以分为总线连接图、输入输出图、系统威廉希尔官方网站图和威廉希尔官方网站原理图。

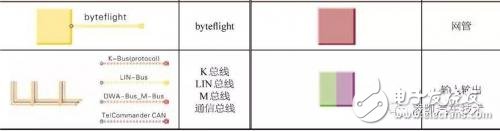

总线连接图

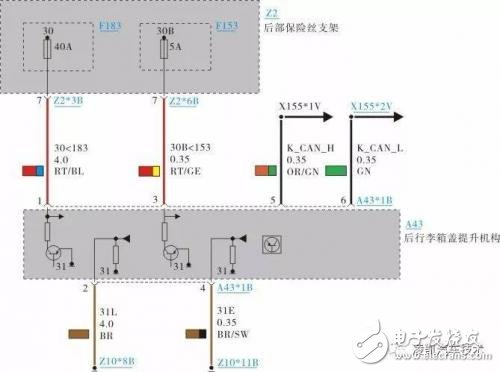

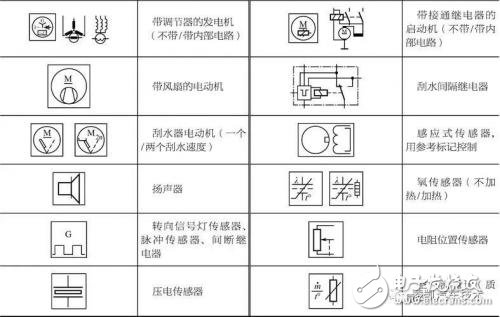

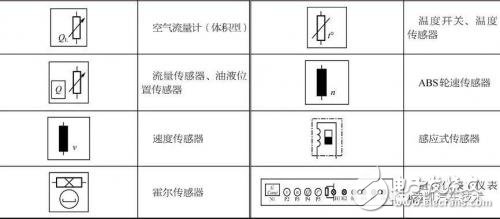

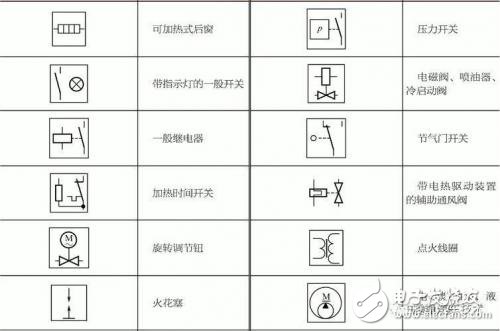

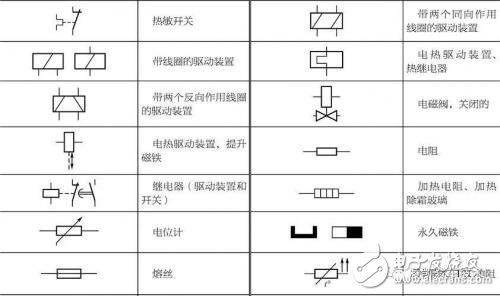

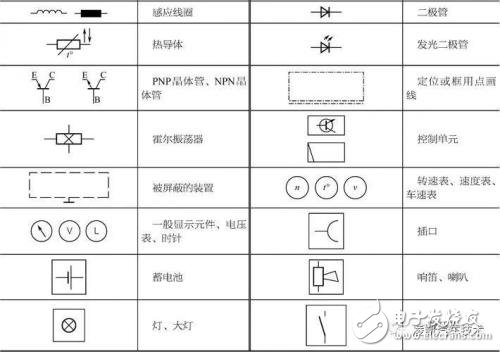

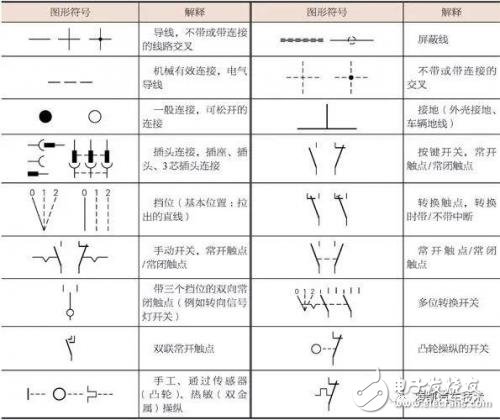

威廉希尔官方网站原理图

3．宝马车系汽车威廉希尔官方网站图导线颜色

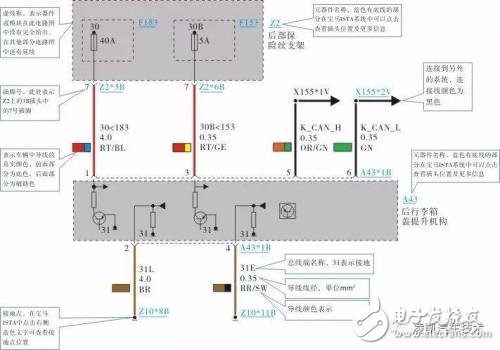

在宝马ISTA系统中的原版威廉希尔官方网站图与大众车系基本相同，模块采用灰色，虚线模块表示该模块在此页威廉希尔官方网站图中没有完全显示，威廉希尔官方网站走向也是从上至下相互不交叉。但线色表示方法与大众车系不同，在宝马原版威廉希尔官方网站图中只有红色、棕色和黑色三种线色，这三种线色和导线本身的颜色没有关系，而是表示信号或连接线。红色线条表示供电线路，棕色线条表示接地线路，黑色线条表示内部连接、或连接到其他模块。

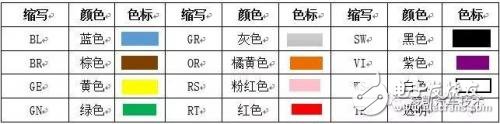

导线本身的颜色除了文本格式的导线线色外，还有一种矩形框中的颜色标记。矩形框中的颜色标记的分布显示的是真实的导线颜色。
