Texas Instruments SN74HCT244/SN74HCT244-Q1八路缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。Texas Instruments SN74HCT244/SN74HCT244-Q1器件配置为两个具有独立输出使能 (OE) 输入的4位缓冲器/驱动器。当OE为低电平时，该器件将来自A输入的同相数据传递到Y输出。当OE为高电平时，输出处于高阻态。 SN74HCT244-Q1器件通过了AEC-Q100汽车应用认证。

数据手册：

*附件：SN74HCT244 数据表.pdf

*附件：SN74HCT244-EP 数据表.pdf

*附件：SN74HCT244-Q1 数据表.pdf

特性

• 工作电压范围：4.5V至5.5V
• 大电流输出最多可驱动15个LSTTL负载
• 80µA（最大值）ICC 低功耗
• 典型tpd = 13ns
• ±6mA输出驱动（5V时）
• 低输入电流，最大值1µA
• 输入兼容TTL电压
• 三态输出驱动总线线路和缓冲存储器地址寄存器

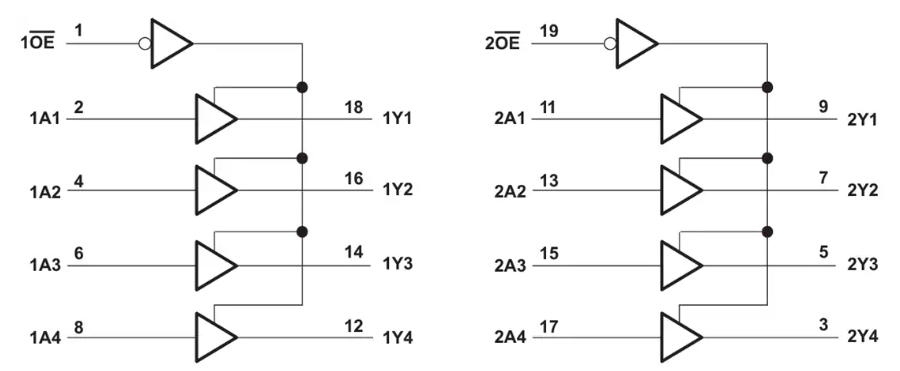

功能框图

SN74HCT244 Octal Buffer/Line Driver技术解析与应用指南

一、产品概述

SN74HCT244是德州仪器(TI)推出的一款高性能八路缓冲器和线路驱动器，采用HCT技术，具有3态输出功能。该器件提供20引脚多种封装选项，包括SSOP、SOIC、TSSOP、VSSOP等，满足不同应用场景的空间要求。

‌关键特性‌：

• 工作电压范围4.5V至5.5V
• 高驱动能力：可驱动多达15个LSTTL负载
• 低功耗：最大ICC仅80μA
• 典型传播延迟13ns
• ±6mA输出驱动能力(5V时)
• TTL电平兼容输入
• 3态输出可直接驱动总线线路和缓冲存储器地址寄存器

二、产品架构与功能

1. 逻辑结构与引脚配置

SN74HCT244内部组织为两个独立的4位缓冲器/驱动器，每组配备单独的输出使能(OE)控制：

• 1OE控制1Y1至1Y4输出
• 2OE控制2Y1至2Y4输出

‌引脚功能‌：

• A1-A4, 2A1-2A4：数据输入端
• Y1-Y4, 2Y1-2Y4：数据输出端
• OE：输出使能端(低电平有效)
• VCC：电源(4.5-5.5V)
• GND：地

2. 工作模式

根据OE引脚状态，器件具有两种工作模式：

三、电气特性详解

1. 绝对最大额定值

• 电源电压(VCC)：-0.5V至7V
• 输入钳位电流(IIK)：±20mA
• 输出钳位电流(IOK)：±20mA
• 连续输出电流(IO)：±35mA
• 连续通道电流：±70mA
• 结温(TJ)：150°C
• 存储温度(Tstg)：-65°C至150°C

2. 推荐工作条件

• 电源电压(VCC)：4.5V至5.5V
• 高电平输入电压(VIH)：2V(min)
• 低电平输入电压(VIL)：0.8V(max)
• 工作温度范围：
  • SN54HCT244：-55°C至125°C
  • SN74HCT244：-40°C至85°C(部分型号支持-55°C至125°C)

3. 典型性能参数

• 输出高电平(VOH)：4.4V(min) @ IOH=-6mA
• 输出低电平(VOL)：0.26V(max) @ IOL=6mA
• 输入电流(II)：±0.1μA(typ) @ VI=VCC或0
• 静态电源电流(ICC)：8μA(max) @ VI=VCC或0, IO=0
• 输入电容(Ci)：3pF(typ)

四、开关特性

1. 传播延迟

• CL=50pF时：
  • VCC=4.5V：15ns(typ), 28ns(max)
  • VCC=5.5V：13ns(typ), 25ns(max)

2. 使能/禁用时间

• 输出使能时间(ten)：
  • CL=50pF, VCC=5.5V：19ns(typ), 32ns(max)
• 输出禁用时间(tdis)：
  • CL=50pF, VCC=5.5V：18ns(typ), 32ns(max)

3. 过渡时间

• 输出上升/下降时间(tt)：
  • CL=50pF, VCC=5.5V：7ns(typ), 11ns(max)

五、封装选项

SN74HCT244提供多种封装选择，满足不同应用需求：
