采用TMS320F28335组成应用系统

采用TMS320F28335组成应用系统，首先考虑TMS320F28335所具有的各种功能是否满足应用系统要求。如能满足则该系统为最小应用系统。一个最小应用系统包括：复位威廉希尔官方网站 ，时钟威廉希尔官方网站 、电源及存储器等。对于TMS320F28335，其具有片上Flash，OTPROM及SARAM存储器在设计最小应用系统时无需考虑外部存储器接口问题。

下面是F28335最小应用系统的一种连接方式：

1.复位威廉希尔官方网站 设计
首先介绍一下MAX811芯片，MAX811芯片保证了DSP芯片的正常复位。

VCC：电源

GND：直流地

/RST：自动复位端（上电复位端），低电平有效。在VCC电压低于复位阈值时有效，并在VCC电压上升到大于复位阈值后的至少140ms内仍保持低电平。

/MR：手动复位端，低电平有效。只要/MR为低电平就有效，并且复位管脚的状态将保持到/MR返回高电平后的140ms。

通过上面的解释就很好理解以上复位威廉希尔官方网站 是如何工作的。

2.时钟威廉希尔官方网站 设计

3.电源威廉希尔官方网站 设计

这里采用的是TPS767D301电源芯片两路电源输出为DSP芯片和外围设备供电。系统内核电压1.9V和I/O口供电电压3.3V。

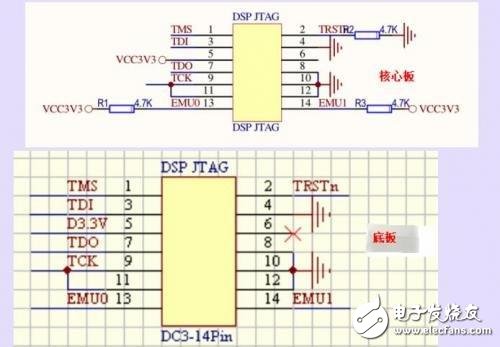

4.JTAG接口威廉希尔官方网站

TMS320F28335具有符合IEEE1149.1标准的片内扫描仿真接口（JTAG），该接口通过仿真器直接访问。为了能与仿真器通信，所设计的最小系统板上应有14引脚的仿真接口，其中的EMU0和EMU1信号必须通过上拉电阻连接至电源，其中上拉电阻为4.7kΩ。

小结：
以上给出了TMS320F28335的最小应用系统的设计威廉希尔官方网站 ，利用该威廉希尔官方网站 实时在线对TMS320F28335系统仿真开发。但该系统仅是一个最小的应用系统，具体模块的应用系统应视实际需要设计。

注意事项：
（1）时钟威廉希尔官方网站 采用内部晶体振荡器，在威廉希尔官方网站 配置时应尽量靠近TMS320F28335放置，引线要短且粗，电容要稳定，容值准确，应远离发热元件。

（2）电源模块输出端使用保护电容，其值不能小于10μF，且不能使用贴片电容或高频陶瓷电容，否则工作不稳定。
