用于继电保护设备的Sitara AM6x处理器

近日，德州仪器 Amrit Mundra、Bryan Trinh、Sreenivasa Kallikuppa 和 Prasanna Rajagopal 发布了一篇标题为《用于继电保护设备的 Sitara™ AM6x 处理器》的博文。以下是文章全文：

全球电力基础设施的作用是连接发电、输电和配电系统，通常称作电网。

为了提高整体可靠性、利用率和效率，人们正在增加更多的通信功能和传感器，从而使电网更加智能，通常称作智能电网。

变电站是智能电网基础设施中的重要组成部分，通常位于输电线路和配电线路,其中包括为住宅和企业供电的低压配电线路。变电站可以改变输电电压电平，执行重要功能，如馈线开关、负载开关和断路器保护以及资源连续监控等，从而提高利用率、效率并缩短停机时间。

多功能继电保护器是电网中使用的一大关键终端设备。多功能继电保护器提供保护和控制功能，配置多功能保护继电器可以为发电机、输电线、电机、母线或其他电网设备提供保护。

多功能继电保护器在智能电网发挥的作用包括：

检测电网的异常电力系统行为，发出报警并采取必要行动

采样模拟输入，计算其所连接设备的电气参数，并根据配置的功能采取行动，包括向断路器发送跳闸信号从而保护设备

提高电力系统（包括发电、输电和配电）的效率和可靠性

根据国际电工委员会（IEC）61850 和 IEC 62439

标准的要求，通过冗余通信基础设施，如高可用性无缝冗余（HSR）/ 并行冗余协议（PRP）将最新状态信息发送至集中监控系统。

继电保护器包括交流模拟模块和处理器模块。交流模拟模块与多路电压和电流输入相连，将输入缩放到 ADC 范围，并使用高精度 ADC 将模拟输入转换为数字量。处理器模块从模拟输入模块中获取采样的数字量，并处理数字滤波等样本数据，计算电气参数，执行保护算法并将参数传送到中央网络。

本白皮书重点介绍保护继电器中的处理器模块。

继电保护器中的处理器模块通常如图1所示，对数据执行采集样本、处理和通信功能，并且还提供 HMI 和诊断功能。

处理器模块使用串行 / 并行接口从模数转换器（ADC）采集数字数据，并对这些数据进行数字滤波，以平滑输入信号并消除异常。

经过滤波后的数据会交由继电保护算法做进一步处理，该算法根据继电保护应用的要求，分析所监控的参数是否在合理范围内，例如用于终端设备保护的数据，如过载、差分、反向功率等是否合理，并按预定时序向断路器提供跳闸信号。滤波后的数据还用于测量和诊断电气参数。通信单元提供不同的通信接口和所需的协议，包括 HSR/PRP 等冗余协议，并向 SCADA 监控和数据采集系统等更高层级报告事件和状态。图形 LCD 屏可以图形方式显示参数和受保护设备的状态，便于快速分析。

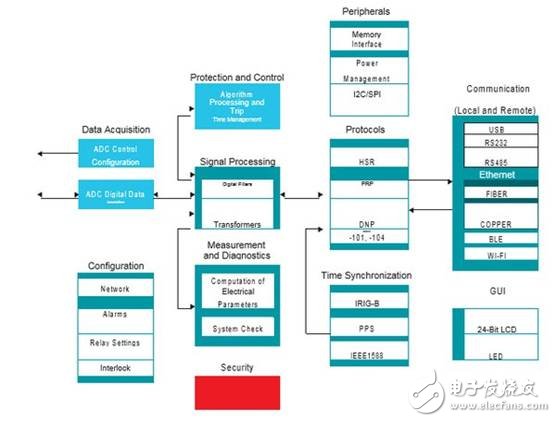

继电保护器处理器模块中的典型数据流（图片来源于德州仪器）

处理器模块在继电保护器中解决的难题

随着智能电网取代传统电网，以及智能电网部署的增加，处理器模块必须解决以下难题：

与外部 ADC 模块对接具备多接口和多协议功能

高性能处理采集的 ADC 数据

使用多核子系统执行高级数字信号处理（DSP）、转换和数据管理功能

支持 HSR/PRP 等冗余工业以太网协议

展现直观且丰富的人机界面（HMI）

支持高可靠性、长开机时间（POH）和 ECC 纠错功能（ECC）

支持高级安全功能和功能性安全

具有广泛的外围设备，可连接多个串行和并行接口

用于多功能继电保护器处理器模块应用的 Sitara™ AM6x 设备

处理器模块可能需要多个处理子系统来应对不同的处理需求和难题。将功能组合到更少的设备或单个设备上可降低成本和复杂性。

德州仪器（TI）的 Sitara™ AM6x 处理器是单芯片解决方案，非常适合继电保护设备中的处理器模块。下图是 AM6x 处理器系列 AM654x 处理器的框图。针对上面列出的难题，下面一一介绍 AM6x 处理器的相应功能。

AM654x处理器框图（图片来源于德州仪器）

从具有不同接口和协议的外部 ADC 采集高速和高性能数据。处理器模块的主要难题之一在于能够同时连接多个外部 ADC，而且 ADC 可能具有不同接口类型，如串行外设接口（SPI）等。同时处理器需要适应不同输入频率的变化时序要求，以便执行相干采样。让情况更加复杂的是，许多 ADC 制造商已经定义了ADC 接口，需要处理器具备定制时序能力直接对连 ADC 采集数据。

TI AM6x 处理器用可编程实时单元子系统和工业通信子系统（PRU-ICSS）解决了与多类型 ADC 外围设备对接的难题。它可直接与外部 ADC 连接，从而节省物料清单（BOM）成本。PRU-ICSS 接口可以与 ADC 接口时序相关采样，从而改善了信号链性能，减少频谱泄漏。

执行高级数字处理运算和数据管理功能的多核处理架构。为了满足高性能处理要求，包括先进的信号处理和管理功能，AM6x 器件系列最多可将四个 NEON 扩展的 Arm® Cortex®-A53内核和一个双 Arm Cortex-R5F 微控制器（MCU）子系统组合在一起。Cortex-A53内核设置在具有共享 L2内存的双核集群中，4个Cortex-A53可以组建成两个高性能处理子单元。Cortex-R5F 内核可用于 ADC 样本数据过滤和数字信号处理，而 Cortex-A53 内核可用于继电保护管理和以太网通信功能。

支持以太网协议，包括 HSR/PRP 等冗余工业协议。针对变电站自动化的高可靠性和可预测性的以太网网络需求来自于 IEC 62439标准，目的是为了创建低成本、易维护、可互操作并具 有内置 冗 余的通信网络基础设施。IEC 62439-3第4和第5条则定义了高可用性无缝冗余（HSR） 和并行冗余协议（PRP）。

AM6x 处理器利用 PRU-ICSS 子系统为 HSR/PRP 提供支持。该实现过程包括 PRU-ICSS 固件、驱动程序（Linux®/ 实时操作系统（RTOS））、应用程序和简单网络管理协议支持。PRU-ICSS 固件用于处理链路冗余，而主核（Cortex-A53）负责运行驱动程序和应用程序代码。TI 免费提供 PRU-ICSS HSR 固件和驱动程序（基于 Linux 和 TI-RTOS），并对 AM6x PRU-ICSS 进行了升级以支持千兆 HSR/PRP。

使用 UART/SPI 端口可实现其他异步或同步通信接口，也可以使用 PRU-ICSS 来添加其他通用异步收发端口或 SPI 端口。PRU-ICSS 内核也可用于定制通用输入/输出操作和深度封包检测。

展示直观且丰富的 HMI。多功能继电保护设备还可以配备直观的 HMI 图形 LCD，用于显示波形、趋势、电气参数、配置和状态。丰富的 HMI 有助于降低培训成本，简化分析，并最大限度地降低错误配置的几率。AM6x 处理器具有集成 LCD 控制器和3D 图形加速器，便于设计丰富的 HMI 功能。

通过支持高可靠性、长久的 POH 和完整的 ECC 提高了可靠性和诊断能力。继电保护器需有高可靠性和更长的使用寿命，并且通常在极端环境中运行。而 AM6x 能够完全满足这些要求。广泛覆盖内存的 ECC 功能以及其他一些降低故障率的设计策略使得复杂的片上系统实现了最低软失效率。

AM6x 处理器工业版结温（Tj）范围为-40°C至105°C。但当器件工作在最高结温105°C，Cortex-A53 内核频率工作在 1.0GHz，器件其余部分则以最高频率工作的情况下，AM6x 处理器的估计工作寿命为100,000 POH。

工业应用的另一常见要求为操作设备的寿命超过100,000 POH。对于使用更低结温95°C的应用，AM6x 处理器的估计工作寿命高达200,000 POH。

AM6x 处理器包括可持续运行的丰富的硬件诊断功能。例如异步锁 Cortex-R5F 架构、内存管理单元、防火墙、内存单比特检测、双比特检测和奇偶校验功能、电源诊断、温度传感器和复位诊断。AM6x 安全手册中详细介绍了诊断功能。

支持高级安全功能和功能安全特性。功能安全是对保护继电器的一项新要求，这是由于它通常是保护电网基础设施的最后一道防线。功能安全也可以让系统设计师对系统快速诊断部件故障并防止损坏的能力更加充满信心。TI 对 AM6x 处理器设计了功能安全特性以及完整的 ECC 特性。

AM6x 处理器可用于高达 IEC 61508安全完整性等级（SIL）3级的工业控制应用。对于集成 AM6x 处理器并管理系统性故障和随机故障的系统，TI 提供 SafeTI™ 设计包以帮助满足它们的功能性安全要求。按照标准要求，TI 遵循独立认证的硬件和软件开发流程以及需求跟踪、文件编制和验证。

TI 提供软件合规程序包和编译器认证工具包以管理系统故障。对于随机故障，TI 提供可配置的 AM6x 故障模式效果和诊断分析工具，可详细说明器件设计和诊断覆盖范围的故障模式和指标。SafeTI™ 设计包还提供了安全分析报告，此报告是 AM6x 处理器作为独立安全单元时第三方评估的认证概要。

目前，人们对网络基础设施攻击的担忧处于历史最高水平。安全威胁始终存在，而随着智能电网中物联网的快速普及，这些威胁可能来自任何地方，甚至是毫不起眼的低成本终端节点设备。问题不在于是否系统会受到攻击，而在于何时受到攻击。安全的设计，风险管理与保护措施同等重要。鉴于保护继电器可能会受到攻击，系统设计人员必须将安全放在第一位。

软件和硬件安全功能必须协同工作，从而获得比单独使用某一种解决方案更多的保护层。当然，安全架构的强度取决于其基础。基础层的四个方面非常重要，即：安全启动过程、调试安全性、基于硬件的设备密钥/ ID 和加密加速。

AM6x 处理器支持诸多安全功能，如安全启动、调试安全性、密钥 /ID、加密加速、可信执行环境（TEE）、安全存储、网络安全、软件知识产权（IP）保护、初始安全编程、安全固件和软件。

处理器模块 BOM

对处理器模块来说，降低 BOM 始终是一大优先事项。降低 BOM 成本的一种方法是减少器件的使用量，这样有助于节省部件和相关的印刷威廉希尔官方网站 板（PCB）成本。部件更少意味着设计更简单，PCB 布线问题也更少。

AM6x 处理器集成了 PRU-ICSS，无需使用现场可编程门阵列（FPGA）即可连接外部 ADC。

这个 PRU-ICSS 外围设备也可以用于执行 HSR/PRP 等冗余协议。AM6x 处理器集成了 LCD 控制器和3D 图形加速器，另外还具有高性能多核架构，非常适合于处理器模块。
