USB PD有望结束快充市场的混战局面

快充市场目前一片混乱，不仅有各家的私有协议，就连标准协议也同时存在多种。从目前主流的协议和接口来看，终端厂商三星、苹果、华为、OPPO有自己的私有协议，MTK，Qualcomm等芯片厂商也在推各自的快充标准。

因此，不同终端的充电器和线材标准，以及参数标准都不一致，很多时候明明用的是快充充电器和数据线，但只能使用龟速的慢充给自己的终端充电。这就给消费者带来了很大的困扰。

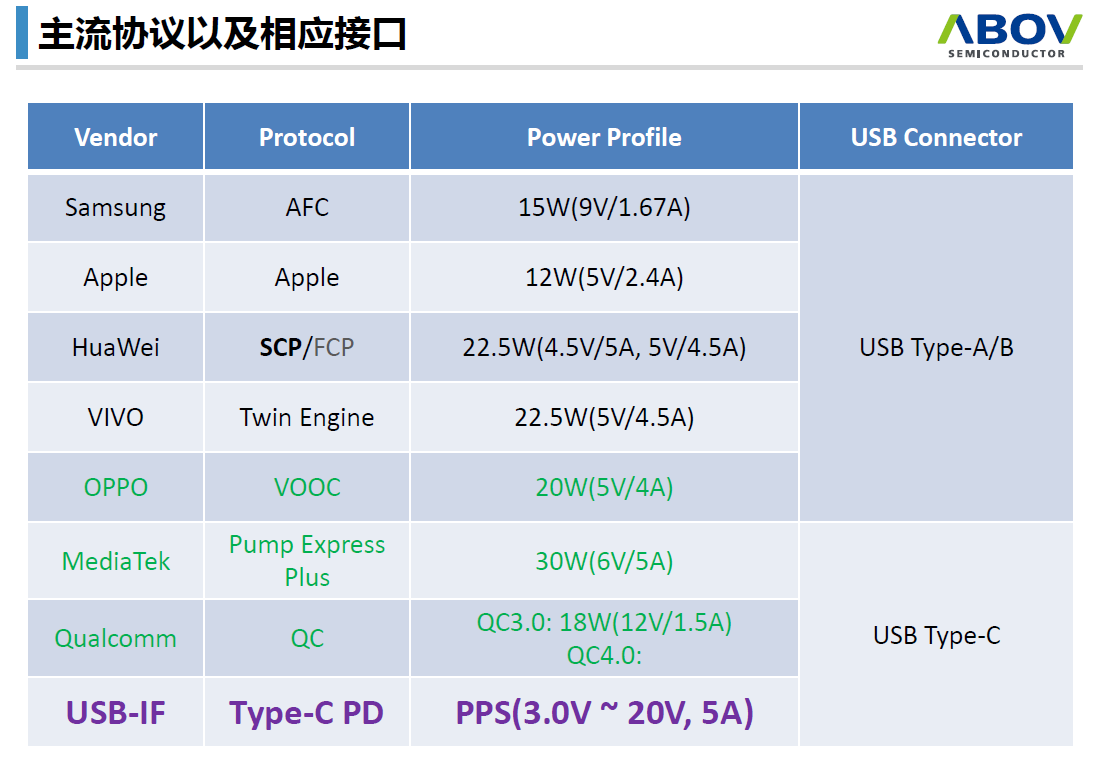

图1：主流的快充协议和相应的接口。

不过，随着USB Type-C的崛起，这个混乱的局面将可能会提前终结。
首先，USB推出的PD3.0标准，充电电压/电流达到20V/5A，最大输出功率可达100W，不但支持手机的快充，还支持笔记本、数码相机等的快充。
其次，PD快充方案主要基于Type-C接口，其灵活性高，支持正反插，安全性和效率也得到了提升。
还有，PD快充方案的电压和电流都可调，其中电压调整幅度为20mV/格，电流10mA/档。
此外，USB协会强制要求安卓7.0之后的终端设备必须兼容USB PD协议。

当然，PD快充方案也不是没有缺点，至少目前来看，PD快充方案的成本还是比较高的，而且设计难度也比一般的快充方案大。此外，还需要专有的线材支持。

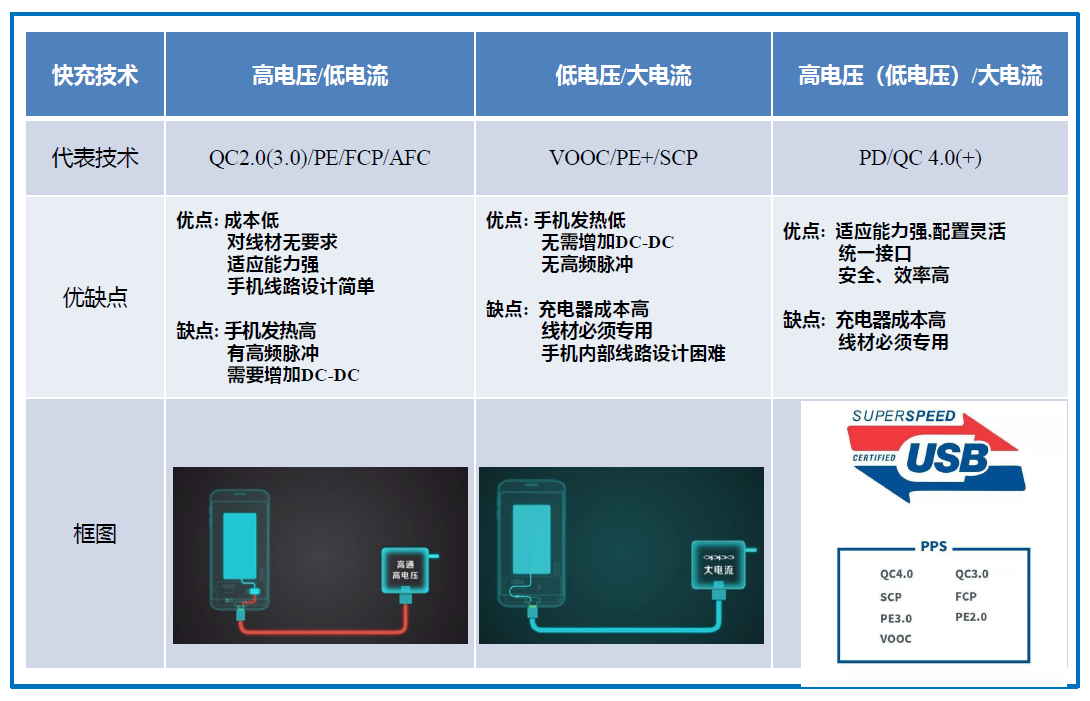

图2：不同快充技术优缺点对比。

随着智能手机越来越多地支持USB PD协议，截止到2018年1月，已经有183款IC、136款快充产品获得了PD认证，现在这个数字肯定更多了。
现代单片机（ABOV）FAE技术经理舒洪明介绍了ABOV的通用快充（UFC）解决方案。

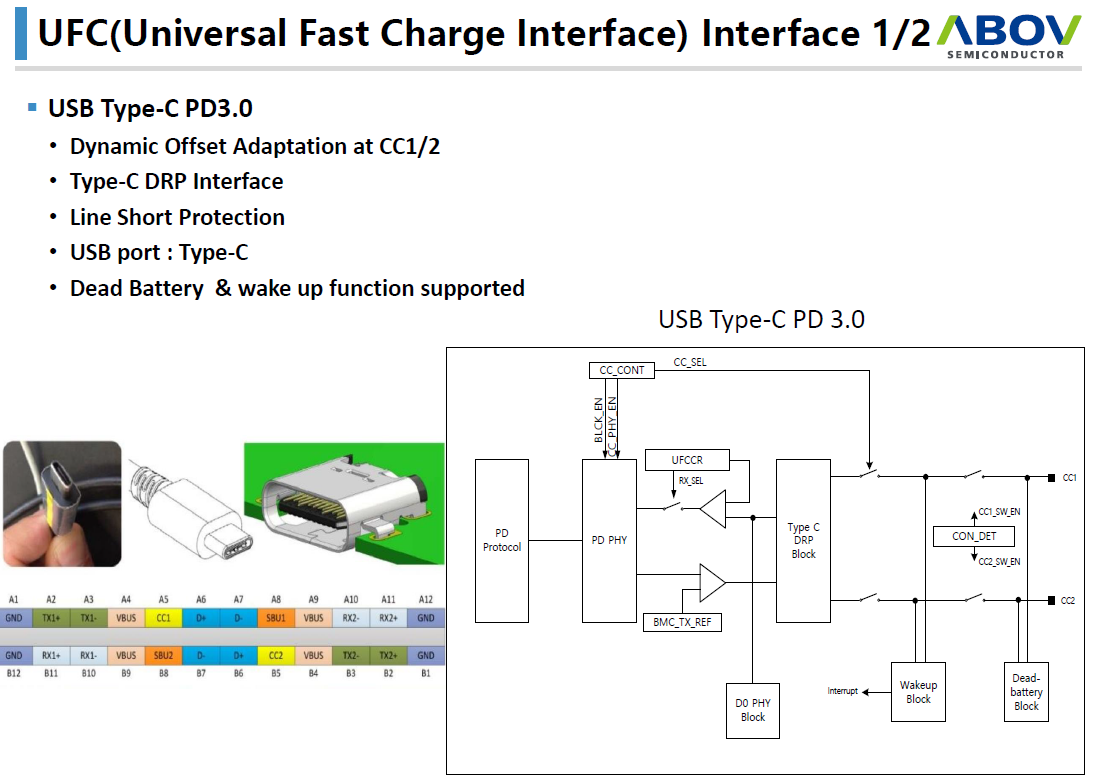

图3：通用快充接口方框图。

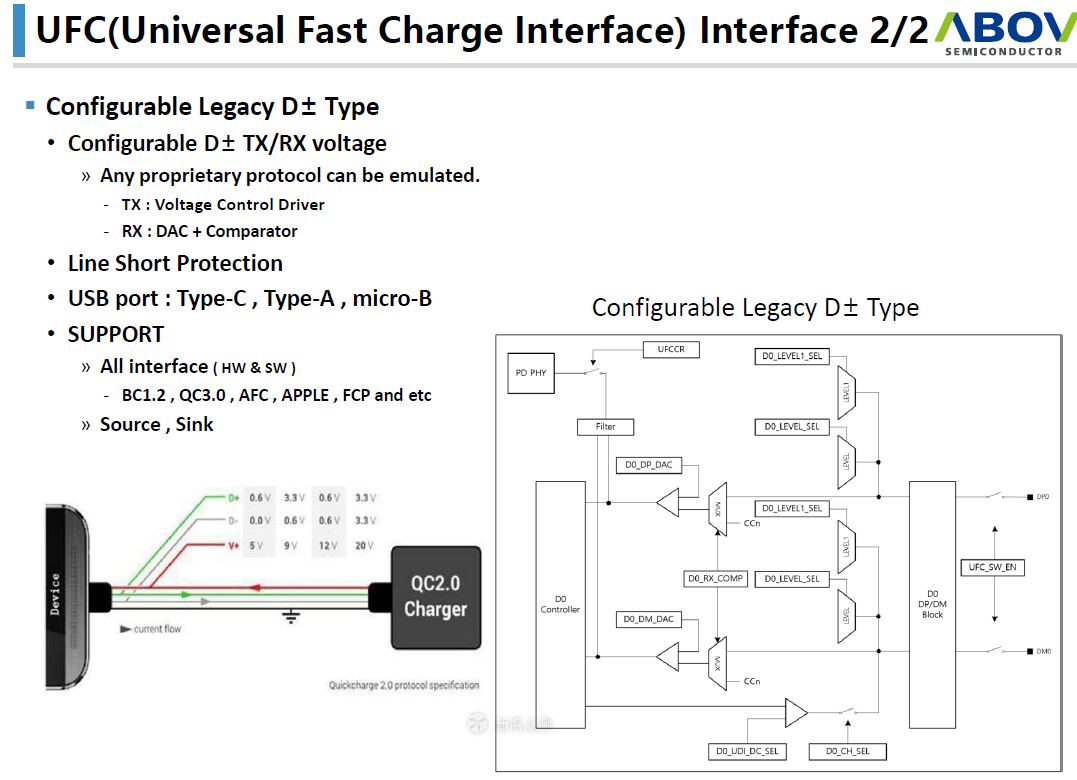

图4：通用快充接口配置图。

舒洪明同时还介绍了基于ABOV MCU的快充解决方案演示板。该演示板还包括初级侧AC-DC转换AB7440和次级侧DC-DC转换IC A94B316。它的优势是，兼容PD3.0，将同步整流（SR）和NMOS驱动威廉希尔官方网站 集成了进来，获得PD2.0的认证（PD3.0认证正在进行中），在230V/5V时效率达到87%，待机功率在20mW。

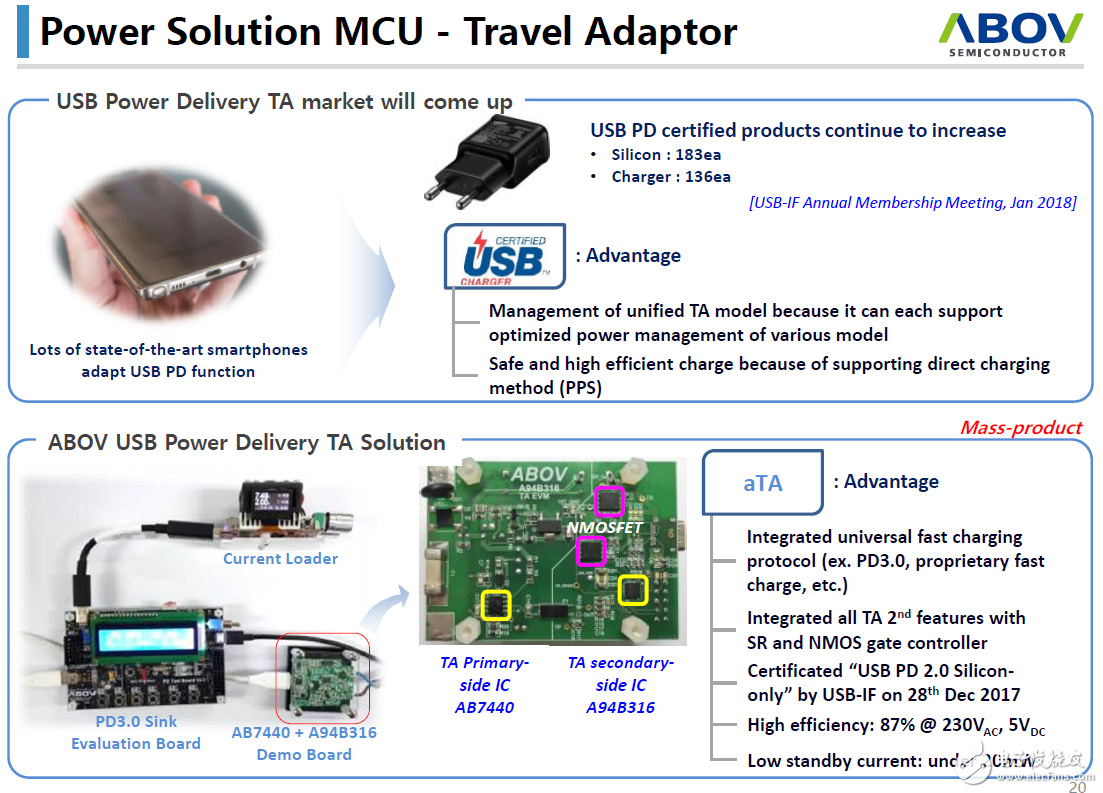

图5：ABOV快充解决方案演示板。

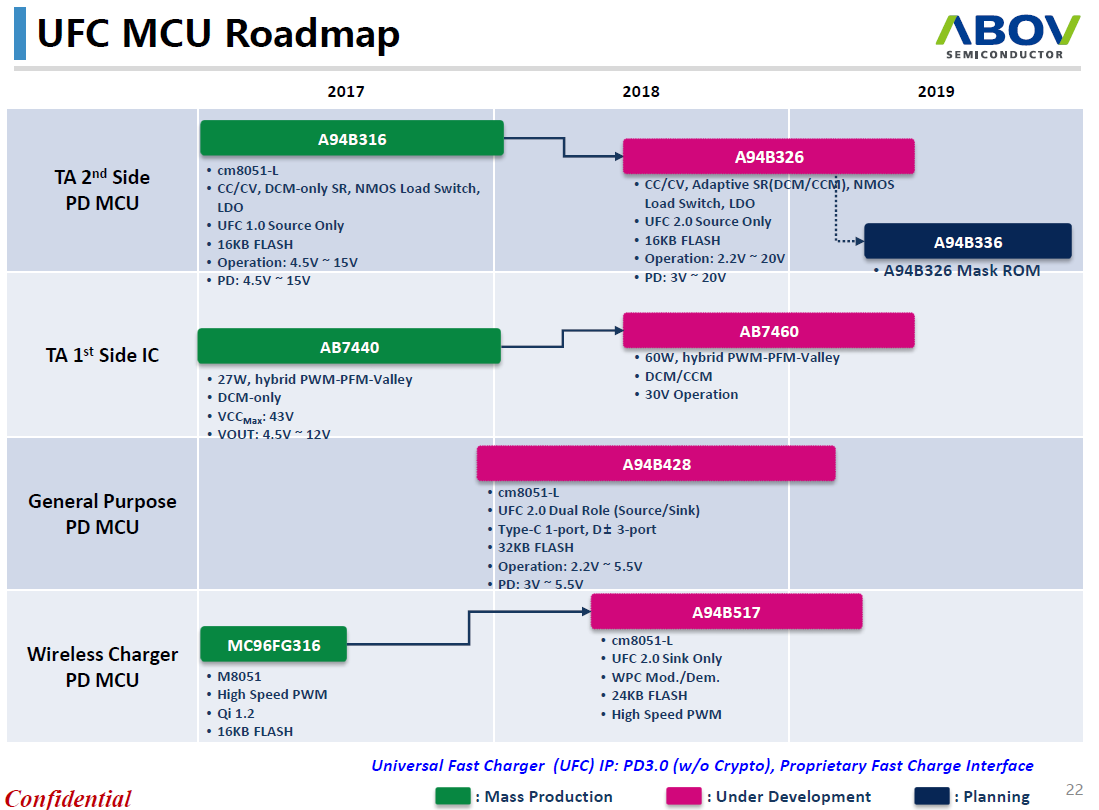

图6：ABOV通用快充MCU产品路线图。

此外，舒洪明还透露了ABOV未来几年的通用快充MCU产品路线图。他特别介绍了A94B326的产品特性和参考设计。

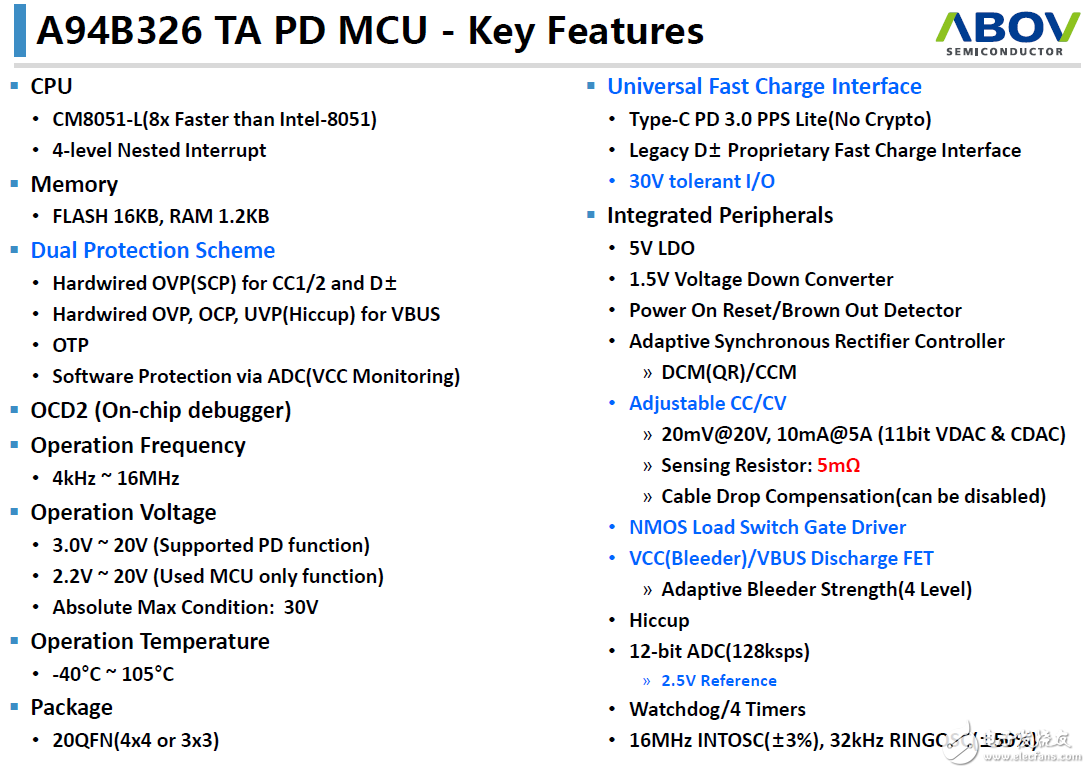

图7：A94B326产品特性。

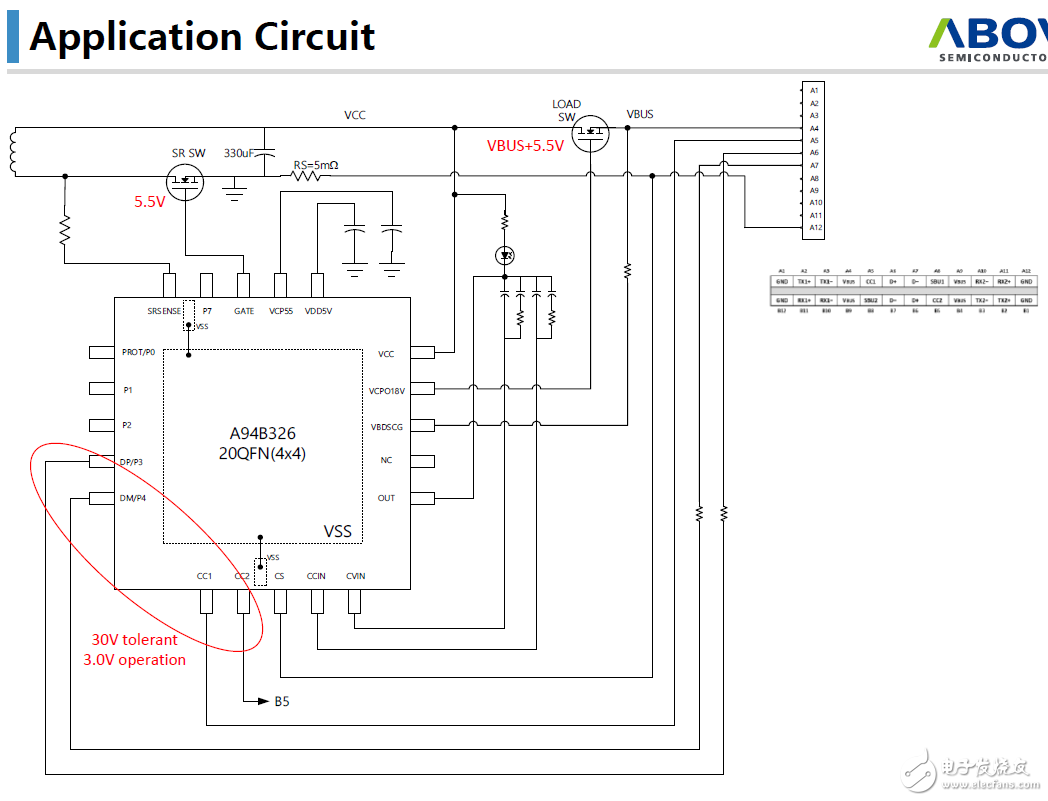

图8：A94B326应用威廉希尔官方网站 图。
