本文将回顾7个减轻EMI相关问题的技巧。在考虑EMI时，始终存在源，受害者和路径。下面的每个提示都将使用接地，屏蔽或过滤方法来缓解与EMI相关的问题。
1.确保所有组件均已正确接地
接地非常重要，并提供了排出高频噪声的返回路径。通常，应该创建一个低阻抗路径，这将允许EMI噪声消耗。考虑到这一点，接地连接应尽可能短。扁平编织地面带是一个很好的选择和提供
考虑到这一点，接地连接应尽可能短。扁平编织接地带是一个不错的选择，并提供增加的连接表面积。
像这样使用编织地带是最好的做法
最后，接地导体规的尺寸应适当 - 导体太小会提供高电阻而不会有效地排出。
2.确认电机室与建筑物地面的接地良好
通过水管接地是不够的！由于电机室接地不当导致供电
电源的干扰可能会使VFD暴露于主电源的电压失真。
当使用再生驱动将多余的能量从检修负载返回到供应时，这是有问题的。再生驱动器测量主线电压和频率，以便与主线电源同步提供多余的能量。主线上的缺口会妨碍正常的再生操作，并可能导致过多的驱动和再生故障。
3.将所有接地连接连接到金属公共接地块
应始终将共用接地块安装到机柜子面板上。所有接地连接应连接到此公共块。公共接地块提供单个接地点，以减少多个接地连接之间的电位差。这也将防止允许EMI循环的接地回路。
使用共同的接地块
4.使用屏蔽电缆作为控制信号
屏蔽敏感控制信号可用于减轻辐射EMI。例如，始终需要为编码器电缆提供屏蔽信号。
采用高分辨率绝对编码器的永磁电机通常使用具有1V峰峰值信号的模拟信号，为驱动器提供位置和速度反馈。这些信号上的噪声通常会导致电机振动和乘坐质量下降。
KEB提供高质量编码器电缆， 带双屏蔽和双绞线，具有抗噪性。屏蔽电缆必须始终正确接地。

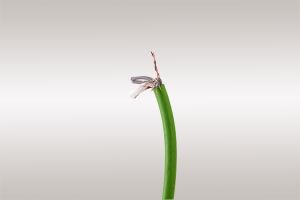

KEB电缆在所有导体对周围都有一个屏蔽

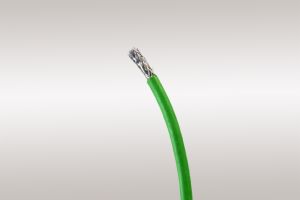

每对双绞线也都是屏蔽的

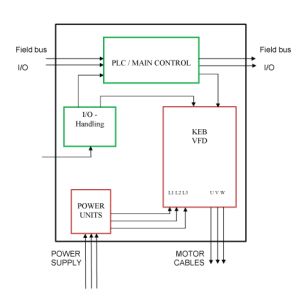

5.空间分开交流电源，电机电缆，大功率直流电压电缆，控制和数据线
为了防止高频耦合，当这些导线彼此平行放置时，它们必须在空间上彼此分开至少8英寸。
VFD输出应特别小心，因为高频PWM开关导致EMI特别丰富。
6.安装与E6类似的高性能EMI滤波器
VFD输出端的IGBT的高开关频率与电系统的杂散电容相互作用，产生寄生电流。寄生电流在逆变器中产生过多的热量，并且可以通过VFD传输到电源，可能干扰连接到电源的敏感设备。
E6 EMI滤波器被设计为导致寄生电流回至地，而不是供应的电缆。

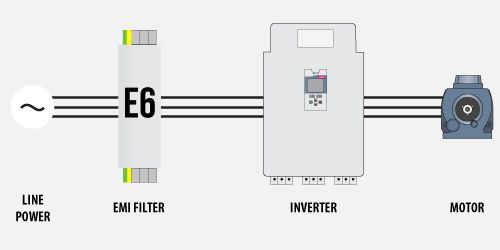

EMI滤波器位于线路电源和VFD之间
EMI滤波器的使用实际上是在欧盟强制要求的，并且是机械获得的CE标志的一部分。根据设备是否用于商业或住宅应用，定义了不同的EMI降低水平。

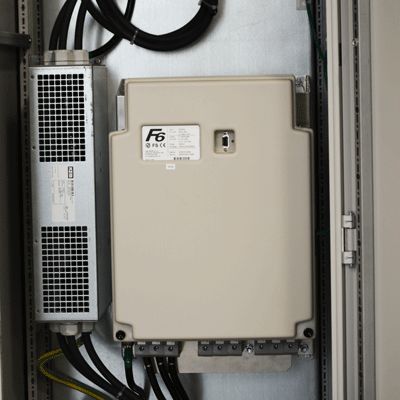

KEB为VFD提供背装和书籍安装型EMI滤波
7.在变频器输出端安装铁氧体环
降低共模噪声的相对便宜的选择是在VFD的输出端安装正确尺寸的铁氧体环。共模噪声是脉冲宽度调制与电缆和电动机寄生电容相互作用的结果。PWM产生的共模噪声在整个电机中传播到地。
结果是高电压和电流可能导致控制器故障，电机轴承和电机绕组过早失效。铁氧体的电感增加了VFD输出和电缆之间的阻抗，从而滤除了高频电流。

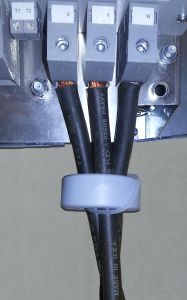

在VFD输出上使用铁氧体环可以提供帮助
