EP3C5E144C8N 核心板最小系统板

引出了所有I/O资源带JTAG调试下载接口

型号 CoreEP3C5

产品简介

CoreEP3C5是一款基于EP3C5E144C8N为主控芯片的核心板，它的主要特点是：

板载1pcs EPCS16SI8N
板载FPGA的基本威廉希尔官方网站，包括晶振威廉希尔官方网站等
板载nCONFIG按键、RESET按键、4 x LED
引出了所有I/O资源
带JTAG调试下载接口
排针间距2.54mm，体积较小，适合接入用户系统

资源简介

EP3C5E144C8N
以下为EP3C5E144C8N的核心资源参数：
工作频率：50MHz；
工作电压：1.15V～3.465V；
封装：QFP144；I/O口：82 ；
Les：5K；RAM：414kb；
PLLs：2；
调试下载：可通过JTAG接口实现下载。
AMS1117-3.3
3.3V稳压器件。
AMS1117-2.5
2.5V稳压器件。
AMS1117-1.2
1.2V稳压器件。
EPCS16
串行FLASH存储器，用于存储代码。

电源LED
用户LED
复位按键
nCONFIG按键
可对FPGA芯片进行重配置，相当于重启电源。
电源开关
50M有源晶振

5VDC接口
JTAG接口
支持下载与调试。
FPGA引脚接口
引出VCC、GND及所有I/O，方便与外设进行连接。

LED跳线
短接时驱动LED，断开时不驱动LED。

产品图片

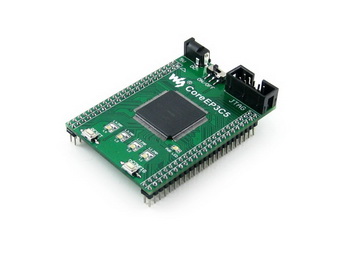

CoreEP3C5正面侧视图

CoreEP3C5背面侧视图

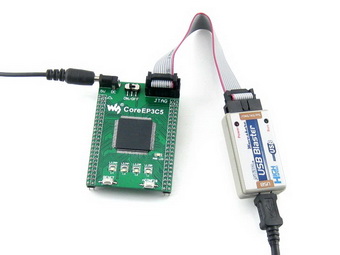

CoreEP3C5接入仿真器

CoreEP3C5接入底板

外形尺
