STM32 + HC05串口蓝牙设计简易的蓝牙音箱
描述
一、环境介绍
MCU: STM32F103C8T6
蓝牙模块: HC05 (串口蓝牙)
音频解码模块: VS1053B
OLED显示屏: 0.96寸SPI接口OLED
开发软件: Keil5
上位机: 使用QT设计Android端APP
二、功能介绍
Android手机打开APP，设置好参数之后，选择音乐文件发送给蓝牙音箱设备端，HC05蓝牙收到数据之后，再传递给VS1053进行播放。程序里采用环形缓冲区，接收HC05蓝牙传递的数据，设置好传递的参数之后，基本播放音乐是很流畅的。
三、硬件实物
VS1053可以接耳机或者接音箱设备即可听音乐。

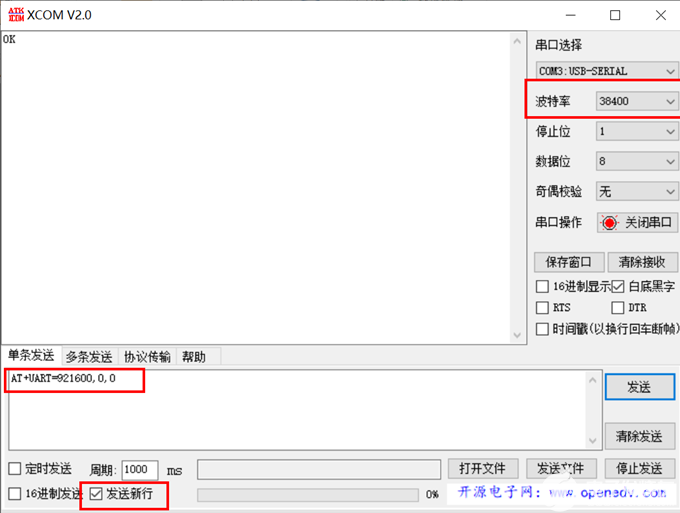

四、设置HC05蓝牙波特率
HC05蓝牙串口默认波特率是38400，为了提高蓝牙传输速率，需要修改波特率为: 921600。

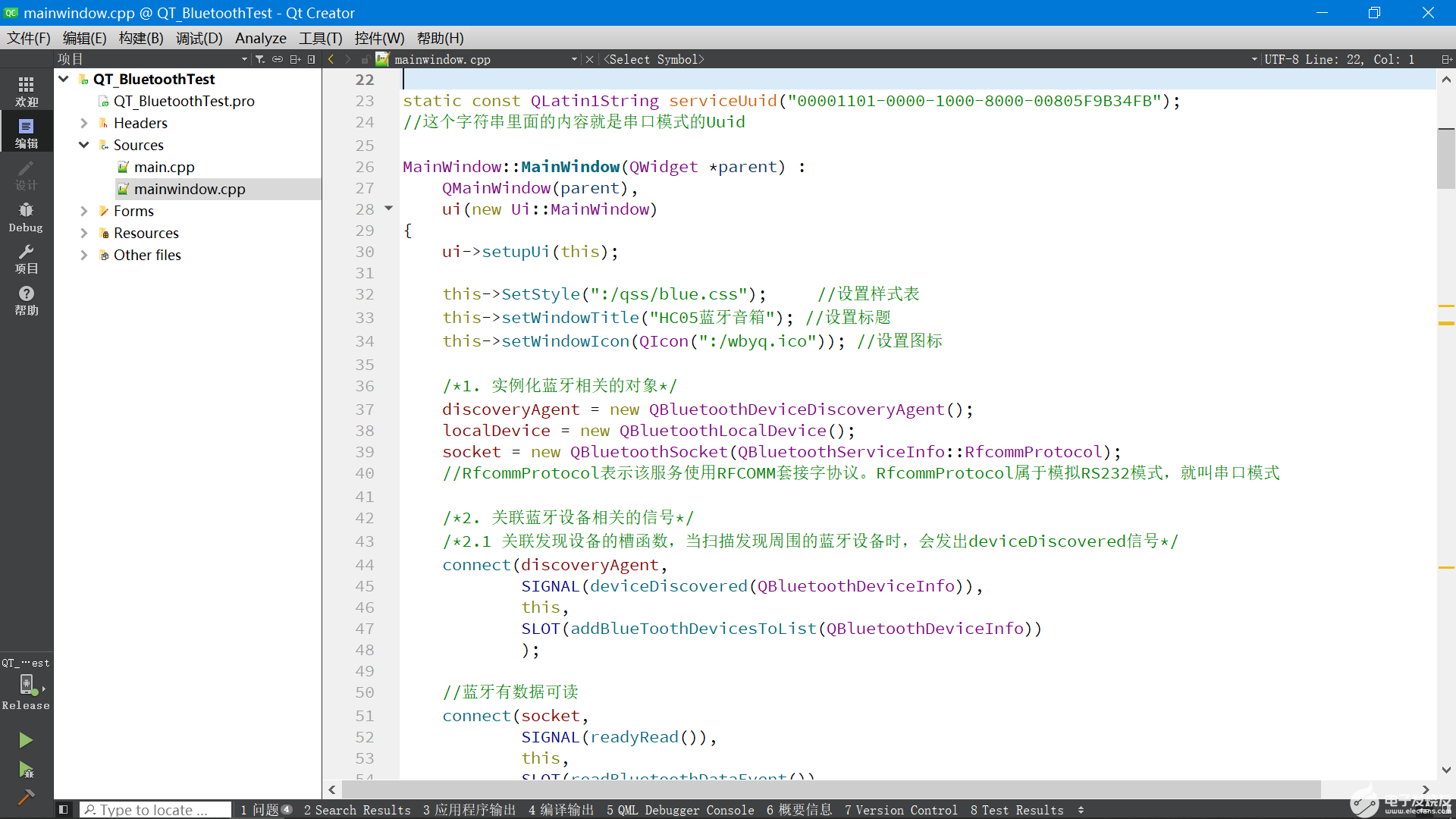

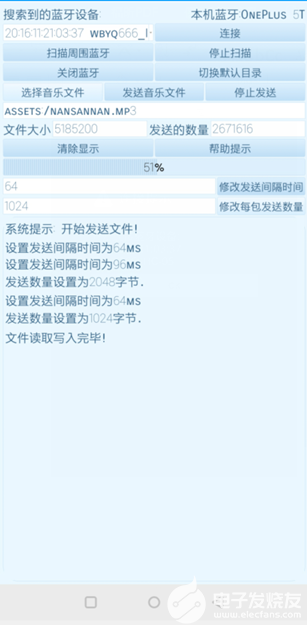

五、APP端界面
六、设备端：核心代码
6.1 mian.cpp
#include "stm32f10x.h"
#include "led.h"
#include "key.h"
#include "oled.h"
#include "usart.h"
#include
#include "sdcard.h"
#include "ff.h"
#include "vs1053b.h"
#include "timer.h"
#include "hc05_Bluetooth.h"
//文件系统工作区注册
FATFS FatFs;
//函数声明
u8 VS1053_PlayOneMusic(u8 *pname);
u8 VS1053_ScanDirPlayMusic(const char *path);
//存放OLED显示屏滚动显示的提示语句
u8 oled_show_buff[50];
u8 *oled_data_p;
//蓝牙音乐的缓冲区
#define MUSIC_BUFF_LEN 1024*5 //音乐数据缓冲区大小
u32 rev_len=0;
u32 play_len=0;
u8 musicbuff[MUSIC_BUFF_LEN];
u8 flagbuff[MUSIC_BUFF_LEN];
u8 music_byte;
/*
使用STM32F103C8T6最小系统板编写的代码----买的那种
*/
//中文字库路径: 0:/font/gbk16.DZK
//本地是1
//蓝牙是2
int main(void)
{
LED_Init();
KEY_Init();
USART_X_Init(USART1,72,115200);
OLED_Init();
OLED_Clear(0xFF);
OLED_Refresh_GRAM();
printf("SD卡初始化状态:%d\r\n",SDCardDeviceInit()); //初始化SD卡
f_mount(&FatFs,"0:", 0); //注册工作区
VS1053_Init(); //VS1053初始化
printf("正常工作.\r\n");
if(KEY_UP==0) //按键已经按下 //播放蓝牙音乐数据
{
u32 hc05_rx_state=1;
VS1053_Reset(); //硬复位MP3
VS1053_SoftReset(); //软复位VS10XX
VS1053_SetVol(250); //设置音量 最大值
VS1053_PlayOneMusic((u8*)"0:/2.mp3"); //蓝牙语音提示
strncpy((char*)oled_show_buff," Play HCO5 Bluetooth music ",100);
/*1. 初始化HC05串口蓝牙*/
printf("1 蓝牙正在初始化.........\r\n");
USART2_RX_FLAG=0;
while(HC05_Bluetooth_Init()){}
// /*设置当前蓝牙为从机模式*/
HC05_Bluetooth_SetCmd("AT+ROLE=0\r\n"); //设置为从机模式
if(HC05_Bluetooth_GetRoleStatus()==0)printf("当前蓝牙处于从机状态!\r\n");
else if(HC05_Bluetooth_GetRoleStatus()==1)printf("当前蓝牙处于主机状态!\r\n");
HC05_Bluetooth_SetCmd("AT+RESET\r\n"); //复位ATK-HC05模块
DelayMs(1000); //等待蓝牙模块稳定
/*2. 查询蓝牙主从状态*/
if(HC05_Bluetooth_GetRoleStatus()==0)printf("2 当前蓝牙处于从机状态!\r\n");
else if(HC05_Bluetooth_GetRoleStatus()==1)printf("2 当前蓝牙处于主机状态!\r\n");
else printf("2 当前蓝牙主从状态查询失败!\r\n");
/*3. 查看蓝牙连接状态*/
if(HC05_LED)printf("3 当前蓝牙连接成功!\r\n");
else printf("3 当前蓝牙未连接!\r\n");
/*4. 设置蓝牙的名称*/
if(HC05_Bluetooth_SetCmd("AT+NAME=wbyq666_HC-05\r\n"))printf("4 蓝牙名称设置失败!\r\n");
else printf("4 蓝牙名称设置为 wbyq666_HC-05 \r\n");
/*5. 设置蓝牙配对密码*/
if(HC05_Bluetooth_SetCmd("AT+PSWD=1234\r\n"))printf("5 蓝牙配对密码设置失败!\r\n"); //密码必须是4位
else printf("5 蓝牙配对密码设置为 1234 \r\n");
//if(HC05_Bluetooth_SetCmd("AT+UART=921600,0,0\r\n"))printf("5 蓝牙波特率设置成功!\r\n"); //密码必须是4位
//else printf("5 蓝牙波特率设置失败!\r\n\r\n");
/*6. 等待蓝牙连接*/
printf("等待蓝牙连接.....\r\n");
while(!HC05_LED){}
printf("当前蓝牙连接成功! 进入到数据透传模式\r\n");
//蓝牙连接成功
USART2->CR1&=~(1<<5);//关闭串口2接收中断
TIM2->CR1&=~(1<<0); //关闭定时器2
USART1->CR1&=~(1<<5);//关闭串口1接收中断
VS1053_XDCS=0;
//VS1053_XDCS=1;
while(1)
{
if(USART2->SR&(1<<5))
{
music_byte=USART2->DR;
if(flagbuff[rev_len]==0) //可以接收
{
musicbuff[rev_len]=music_byte;
flagbuff[rev_len]=1; //设置接收标志
rev_len++;
}
if(rev_len>=MUSIC_BUFF_LEN) //缓冲区满
{
rev_len=0;
}
}
if(flagbuff[play_len]==1) //可以播放
{
if(VS1053_DREQ!=0)
{
VS1053_SPI_ReadWriteByte(musicbuff[play_len]);//播放一个字节音频
flagbuff[play_len]=0; //置接已播放标志
play_len++;
}
}
if(play_len>=MUSIC_BUFF_LEN)
{
play_len=0;
}
}
}
else //没有按下，播放本地SD卡音乐数据
{
printf("播放本地音乐.\r\n");
TIM1_Init(7200,3000); //定时器用于滚动显示OLED显示屏的提示语句();
printf("准备播放本地音乐提示音:\r\n");
VS1053_PlayOneMusic((u8*)"0:/1.mp3");//蓝牙语音提示
strncpy((char*)oled_show_buff," Play local music ",100);
printf("准备循环播放本地音乐.\r\n");
while(1)
{
VS1053_ScanDirPlayMusic("0:/mp3"); //循环扫描目录播放音乐文件
}
}
}
/*
函数名称: TIM1_UP_IRQHandler
函数功能: 定时器1的更新中断服务函数
*/
void TIM1_UP_IRQHandler(void)
{
static u8 *p=oled_show_buff;
static u32 data1[]={1,3,5,1,2,1,2,1,4,1,2,1,1,4,1,1};
static u8 x=0;
u8 i=0;
u32 cnt=0;
TIM1->SR=0;
for(i=0;i<16;i++)
{
data1[i]=rand()%6;
}
if(*p=='\0')p=oled_show_buff;
cnt=OLED_DisplayString(x,48,16,p);
if(x==0 && cnt<16)OLED_DisplayString(128-(16-cnt)*8,48,16,oled_show_buff);
if(x!=0)x-=8;
else
{
if(*p>80)p+=2;
else p++;
}
OLED_DisplayData_MP3_Check(16,44,data1);
OLED_DrawBMP(0,0,16,7,(u8 *)SignalTower);
OLED_DrawBMP(88,0,16,9,(u8 *)Messages);
OLED_DrawBMP(109,0,24,7,(u8 *)Battery);
OLED_Refresh_GRAM();
OLED_Clear_GRAM();
}
/*
函数功能: 播放一曲指定的歌曲
返 回 值: 0,正常播放完成
*/
u8 VS1053_PlayOneMusic(u8 *pname)
{
FIL fmp3;
u16 br;
u8 res,rval;
u8 databuf[4096];
u16 i=0;
VS1053_Reset(); //硬复位MP3
VS1053_SoftReset(); //软复位VS10XX
VS1053_SetVol(250); //设置音量 最大值
res=f_open(&fmp3,(const TCHAR*)pname,FA_READ);//打开文件
if(res!=0)return 1; //文件打开失败
printf("%s文件打开成功!\r\n",pname);
while(1)
{
res=f_read(&fmp3,databuf,4096,(UINT*)&br);//读出4096个字节
i=0;
while(i<4096) //每次播放4096个字节
{
if(VS1053_SendMusicData(databuf+i)==0)//给VS10XX发送音频数据
{
i+=32;
}
}
if(br!=4096||res!=0)
{
rval=0;
break;//读完了.
}
}
printf("%s音乐文件播放完毕.\r\n",pname);
f_close(&fmp3);
return rval;
}
/*
函数功能: 扫描音乐播放目录下的音乐数据
0表示成功 1表示失败
*/
u8 VS1053_ScanDirPlayMusic(const char *path)
{
DIR dir;
FRESULT res;
FILINFO fno; //存放读取的文件信息
char *abs_path=NULL;
/*1. 打开目录*/
res=f_opendir(&dir,path);
if(res!=FR_OK)return res;
/*2. 循环读取目录*/
while(1)
{
res=f_readdir(&dir,&fno);
if(fno.fname[0] == 0 || res!=0)break;
printf("文件名称: %s,文件大小: %ld 字节\r\n",fno.fname,fno.fsize);
/*过滤目录*/
// if(strstr(fno.fname,".MP3"))
{
//申请存放文件名称的长度
abs_path=malloc(strlen(path)+strlen(fno.fname)+1);
if(abs_path==NULL)break;
strcpy(abs_path,path);
strcat(abs_path,"/");
strcat(abs_path,fno.fname);
printf("abs_path=%s\n",abs_path);
VS1053_PlayOneMusic((u8*)abs_path); //播放音乐
free(abs_path);
}
}
/*3. 关闭目录*/
f_closedir(&dir);
return 0;
}
6.2 hc05.c

#include "delay.h"
#include "usart.h"
#include "hc05_Bluetooth.h"
#include "led.h"
#include "string.h"
#include "timer.h"
/*
函数功能：初始化ATK-HC05模块
返 回 值：0,成功;1,失败.
HC05_KEY--PB8---推挽输出模式
HC05_LED--PB9---上下拉输入模式
*/
u8 HC05_Bluetooth_Init(void)
{
/*1. 基本初始化*/
RCC->APB2ENR|=1<<3; //使能PORTB时钟
GPIOB->CRH&=0xFFFFFF00;
GPIOB->CRH|=0x00000083;
USART_X_Init(USART2,36,921600);//初始化串口3为:921600,波特率
TIM2_Init(72,20000);
/*2. 检测HC05是否正常*/
if(HCO5_SendCmd("AT\r\n","OK"))
{
printf("初始化失败!\n");
return 1;
}
return 0; //检测成功
}
/*
函数功能: 向HC05发送指令,并且查找返回值
返 回 值: 0表示成功 1表示失败
*/
u8 HCO5_SendCmd(char *cmd,char *str)
{
u32 i,j;
for(i=0;i<5;i++)
{
USART2_RX_FLAG=0;
USART2_RX_CNT=0;
memset(USART2_RX_BUFF,0,sizeof(USART2_RX_BUFF));
HC05_KEY=1; //KEY置高,进入AT模式
delay_ms(10);
USART_X_SendString(USART2,cmd);
HC05_KEY=0; //KEY拉低,退出AT模式
for(j=0;j<500;j++)
{
delay_ms(30);
if(USART2_RX_FLAG) //收到数据
{
USART2_RX_BUFF[USART2_RX_CNT]='\0';
if(strstr((char*)USART2_RX_BUFF,str))
{
return 0; //查找正确
}else break;
}
}
}
return 1;
}
/*
函数 功能：获取ATK-HC05模块的角色(主/从)状态
函数返回值：0,从机;
1,主机;
2,获取失败.
*/
u8 HC05_Bluetooth_GetRoleStatus(void)
{
u8 cnt=15;
u8 len,t;
while(cnt--)
{
HC05_KEY=1; //KEY置高,进入AT模式
DelayMs(10);
USART_X_SendString(USART2,"AT+ROLE?\r\n"); //查询角色
for(t=0;t<20;t++) //最长等待200ms,来接收HC05模块的回应
{
DelayMs(10);
if(USART2_RX_FLAG)break; //接收到一次数据了
}
HC05_KEY=0; //KEY拉低,退出AT模式
len=USART2_RX_CNT; //得到接收数据的长度
USART2_RX_CNT=0; //清空接收数量
USART2_RX_FLAG=0; //清空接收状态
if(len==13&&USART2_RX_BUFF[0]=='+')//接收到正确的应答了
{
len=USART2_RX_BUFF[6]-'0';//得到主从模式值
return len;
}
}
return 2;//查询失败
}
/*
函数功能：ATK-HC05设置命令
说 明：此函数用于设置ATK-HC05,适用于仅返回OK应答的AT指令
函数参数：atstr:AT指令串。 比如:"AT+RESET"/"AT+UART=9600,0,0"/"AT+ROLE=0"等字符串
返 回 值：0,设置成功;其他,设置失败.
*/
u8 HC05_Bluetooth_SetCmd(char* atstr)
{
u8 cnt=0X0F;
u8 len,t;
while(cnt--)
{
HC05_KEY=1; //KEY置高,进入AT模式
DelayMs(10);
USART_X_SendString(USART2,atstr); //发送AT字符串
HC05_KEY=0; //KEY拉低,退出AT模式
for(t=0;t<20;t++) //最长等待100ms,来接收HC05模块的回应
{
if(USART2_RX_FLAG)break;
DelayMs(5);
}
len=USART2_RX_CNT; //得到数据长度
USART2_RX_FLAG=0; //清空接收状态
USART2_RX_CNT=0; //清空接收数量
if(len==4&&USART2_RX_BUFF[0]=='O')//接收到正确的应答了
{
return 0; //设置成功
}
}
return 1; //设置失败
}
6.3 vs1053.c
#include "vs1053b.h"
/*
函数功能：移植接口--SPI时序读写一个字节
函数参数：data:要写入的数据
返 回 值：读到的数据
*/
u8 VS1053_SPI_ReadWriteByte(u8 tx_data)
{
u8 rx_data=0;
u8 i;
for(i=0;i<8;i++)
{
VS1053_SCLK=0;
if(tx_data&0x80){VS1053_OUTPUT=1;}
else {VS1053_OUTPUT=0;}
tx_data<<=1;
VS1053_SCLK=1;
rx_data<<=1;
if(VS1053_INPUT)rx_data|=0x01;
}
return rx_data;
}
/*
函数功能：初始化VS1053的IO口
*/
void VS1053_Init(void)
{
RCC->APB2ENR|=1<<0;
AFIO->MAPR&=~(0x7<<24); //释放PA13/14/15
AFIO->MAPR|=0x4<<24;
RCC->APB2ENR|=1<<2;
RCC->APB2ENR|=1<<3;
GPIOA->CRH&=0x00000FFF;
GPIOA->CRH|=0x33338000;
GPIOB->CRL&=0xFFF00FFF;
GPIOB->CRL|=0x00083000;
VS1053_SCLK=1;
VS1053_XCS=1;
}
/*
函数功能：软复位VS10XX
*/
void VS1053_SoftReset(void)
{
u8 retry=0;
while(VS1053_DREQ==0); //等待软件复位结束
VS1053_SPI_ReadWriteByte(0Xff); //启动传输
retry=0;
while(VS1053_ReadReg(SPI_MODE)!=0x0800) // 软件复位,新模式
{
VS1053_WriteCmd(SPI_MODE,0x0804); // 软件复位,新模式
DelayMs(2);//等待至少1.35ms
if(retry++>100)break;
}
while(VS1053_DREQ==0);//等待软件复位结束
retry=0;
while(VS1053_ReadReg(SPI_CLOCKF)!=0X9800)//设置VS10XX的时钟,3倍频 ,1.5xADD
{
VS1053_WriteCmd(SPI_CLOCKF,0X9800); //设置VS10XX的时钟,3倍频 ,1.5xADD
if(retry++>100)break;
}
DelayMs(20);
}
/*
函数 功 能：硬复位MP3
函数返回值：1:复位失败;0:复位成功
*/
u8 VS1053_Reset(void)
{
u8 retry=0;
VS1053_RESET=0;
DelayMs(20);
VS1053_XDCS=1;//取消数据传输
VS1053_XCS=1; //取消数据传输
VS1053_RESET=1;
while(VS1053_DREQ==0&&retry<200)//等待DREQ为高
{
retry++;
DelayUs(50);
};
DelayMs(20);
if(retry>=200)return 1;
else return 0;
}
/*
函数功能：向VS10XX写命令
函数参数：
address:命令地址
data :命令数据
*/
void VS1053_WriteCmd(u8 address,u16 data)
{
while(VS1053_DREQ==0); //等待空闲
VS1053_XDCS=1;
VS1053_XCS=0;
VS1053_SPI_ReadWriteByte(VS_WRITE_COMMAND);//发送VS10XX的写命令
VS1053_SPI_ReadWriteByte(address); //地址
VS1053_SPI_ReadWriteByte(data>>8); //发送高八位
VS1053_SPI_ReadWriteByte(data); //第八位
VS1053_XCS=1;
}
/*
函数参数：向VS1053写数据
函数参数：data:要写入的数据
*/
void VS1053_WriteData(u8 data)
{
VS1053_XDCS=0;
VS1053_SPI_ReadWriteByte(data);
VS1053_XDCS=1;
}
/*
函数功能：读VS1053的寄存器
函数参数：address：寄存器地址
返回值：读到的值
*/
u16 VS1053_ReadReg(u8 address)
{
u16 temp=0;
while(VS1053_DREQ==0);//非等待空闲状态
VS1053_XDCS=1;
VS1053_XCS=0;
VS1053_SPI_ReadWriteByte(VS_READ_COMMAND);//发送VS10XX的读命令
VS1053_SPI_ReadWriteByte(address); //地址
temp=VS1053_SPI_ReadWriteByte(0xff); //读取高字节
temp=temp<<8;
temp+=VS1053_SPI_ReadWriteByte(0xff); //读取低字节
VS1053_XCS=1;
return temp;
}
/*
函数功能：读取VS1053的RAM
函数参数：addr：RAM地址
返 回 值：读到的值
*/
u16 VS1053_ReadRAM(u16 addr)
{
u16 res;
VS1053_WriteCmd(SPI_WRAMADDR, addr);
res=VS1053_ReadReg(SPI_WRAM);
return res;
}
/*
函数功能：写VS1053的RAM
函数参数：
addr：RAM地址
val:要写入的值
*/
void VS1053_WriteRAM(u16 addr,u16 val)
{
VS1053_WriteCmd(SPI_WRAMADDR,addr); //写RAM地址
while(VS1053_DREQ==0); //等待空闲
VS1053_WriteCmd(SPI_WRAM,val); //写RAM值
}
/*
函数参数：发送一次音频数据，固定为32字节
返 回 值：0,发送成功
1,本次数据未成功发送
*/
u8 VS1053_SendMusicData(u8* buf)
{
u8 n;
if(VS1053_DREQ!=0) //送数据给VS10XX
{
VS1053_XDCS=0;
for(n=0;n<32;n++)
{
VS1053_SPI_ReadWriteByte(buf[n]);
}
VS1053_XDCS=1;
}else return 1;
return 0;//成功发送了
}
/*
函数参数：发送一次音频数据，固定为32字节
返 回 值：0,发送成功
1,本次数据未成功发送
*/
void VS1053_SendMusicByte(u8 data)
{
u8 n;
while(VS1053_DREQ==0){}
VS1053_XDCS=0;
VS1053_SPI_ReadWriteByte(data);
VS1053_XDCS=1;
}
/*
函数功能：设定VS1053播放的音量
函数参数：volx:音量大小(0~254)
*/
void VS1053_SetVol(u8 volx)
{
u16 volt=0; //暂存音量值
volt=254-volx; //取反一下,得到最大值,表示最大的表示
volt<<=8;
volt+=254-volx; //得到音量设置后大小
VS1053_WriteCmd(SPI_VOL,volt);//设音量
}
七、Android手机APP核心源码
7.1 代码页面
7.2 mainwindow.cpp代码
#include "mainwindow.h"
#include "ui_mainwindow.h"
/*
* 设置QT界面的样式
*/
void MainWindow::SetStyle(const QString &qssFile) {
QFile file(qssFile);
if (file.open(QFile::ReadOnly)) {
QString qss = QLatin1String(file.readAll());
qApp->setStyleSheet(qss);
QString PaletteColor = qss.mid(20,7);
qApp->setPalette(QPalette(QColor(PaletteColor)));
file.close();
}
else
{
qApp->setStyleSheet("");
}
}
static const QLatin1String serviceUuid("00001101-0000-1000-8000-00805F9B34FB");
//这个字符串里面的内容就是串口模式的Uuid
MainWindow::MainWindow(QWidget *parent) :
QMainWindow(parent),
ui(new Ui::MainWindow)
{
ui->setupUi(this);
this->SetStyle(":/qss/blue.css"); //设置样式表
this->setWindowTitle("HC05蓝牙音箱"); //设置标题
this->setWindowIcon(QIcon(":/wbyq.ico")); //设置图标
/*1. 实例化蓝牙相关的对象*/
discoveryAgent = new QBluetoothDeviceDiscoveryAgent();
localDevice = new QBluetoothLocalDevice();
socket = new QBluetoothSocket(QBluetoothServiceInfo::RfcommProtocol);
//RfcommProtocol表示该服务使用RFCOMM套接字协议。RfcommProtocol属于模拟RS232模式，就叫串口模式
/*2. 关联蓝牙设备相关的信号*/
/*2.1 关联发现设备的槽函数，当扫描发现周围的蓝牙设备时，会发出deviceDiscovered信号*/
connect(discoveryAgent,
SIGNAL(deviceDiscovered(QBluetoothDeviceInfo)),
this,
SLOT(addBlueToothDevicesToList(QBluetoothDeviceInfo))
);
//蓝牙有数据可读
connect(socket,
SIGNAL(readyRead()),
this,
SLOT(readBluetoothDataEvent())
);
//蓝牙连接建立成功
connect(socket,
SIGNAL(connected()),
this,
SLOT(bluetoothConnectedEvent())
);
//蓝牙断开连接
connect(socket,
SIGNAL(disconnected()),
this,
SLOT(bluetoothDisconnectedEvent())
);
//蓝牙写成功的数据
connect(socket,
SIGNAL(bytesWritten(qint64)),
this,
SLOT(bluetoothbytesWritten(qint64))
);
/*3.2 设置标签显示本地蓝牙的名称*/
QString name_info("本机蓝牙:");
name_info+=localDevice->name();
ui->label_BluetoothName->setText(name_info);
ui->plainTextEdit->setEnabled(false); //不可编辑
/*定时器用于定时发送文件*/
timer = new QTimer(this); //创建定时器
connect(timer, SIGNAL(timeout()), this, SLOT(update())); //关联槽函数
ConnectStat=0; //连接状态
SendStat=0; //文件打开状态
FileSendTime=100; //默认每次发送的时间 单位ms
ui->lineEdit_Timer->setText(QString::number(FileSendTime));
FileSendCnt=32; //默认每包数据值32字节
ui->lineEdit_SendFileCnt->setText(QString::number(FileSendCnt));
//创建存放音乐文件的目录
QDir dir;
if(dir.mkpath("/sdcard/WBYQ_MP3"))
{
ui->plainTextEdit->insertPlainText("/WBYQ_MP3 目录创建成功!\n");
}
else
{
ui->plainTextEdit->insertPlainText("/WBYQ_MP3 目录创建失败!\n");
}
MusicFileDir="assets:/nansannan.mp3"; //目录的路径
Def_MusicName="assets:/nansannan.mp3";
file.setFileName(Def_MusicName); //设置文件名称
ui->lineEdit_MusicName->setText(Def_MusicName); //默认文件名称
}
int count=0;
//更新
void MainWindow::update()
{
if(SendStat)
{
int len;
if(file.atEnd()==false) //文件未结束
{
len=file.read(FileBuff,FileSendCnt);
len=socket->write(FileBuff,len); //发送数据
}
else
{
file.close();
timer->stop(); //停止定时器
SendStat=0;
ui->plainTextEdit->setPlainText("文件读取写入完毕!\n");
}
}
}
MainWindow::~MainWindow()
{
delete ui;
delete discoveryAgent;
delete localDevice;
delete socket;
timer->stop();
delete timer;
}
void MainWindow::on_pushButton_CloseBluetooth_clicked()
{
/*关闭蓝牙设备*/
localDevice->setHostMode(QBluetoothLocalDevice::HostPoweredOff);
}
void MainWindow::on_pushButton_BluetoothScan_clicked()
{
/*3.1 检查蓝牙是否开启*/
if(localDevice->hostMode() == QBluetoothLocalDevice::HostPoweredOff)
{
/*请求打开蓝牙设备*/
localDevice->powerOn();
}
/*开始扫描周围的蓝牙设备*/
discoveryAgent->start();
ui->comboBox_BluetoothDevice->clear(); //清除条目
}
void MainWindow::on_pushButton_DeviceVisible_clicked()
{
/*设置蓝牙可见，可以被周围的设备搜索到，在Android上，此模式最多只能运行5分钟。*/
// localDevice->setHostMode( QBluetoothLocalDevice::HostDiscoverable);
static bool cnt=1;
cnt=!cnt;
if(cnt)
{
MusicFileDir="assets:/nansannan.mp3"; //目录的路径
QMessageBox::information(this,"提示","路径切换为内部路径!\n请选择文件!",QMessageBox::Ok,QMessageBox::Ok);
}
else
{
MusicFileDir="/mnt/sdcard"; //目录的路径
QMessageBox::information(this,"提示","路径切换为SD路径!\n请选择文件!",QMessageBox::Ok,QMessageBox::Ok);
}
}
void MainWindow::on_pushButton_StopScan_clicked()
{
/*停止扫描周围的蓝牙设备*/
discoveryAgent->stop();
}
/*当扫描到周围的设备时会调用当前的槽函数*/
void MainWindow::addBlueToothDevicesToList(const QBluetoothDeviceInfo &info)
{
// QString label = QString("%1 %2").arg(info.name()).arg(info.address().toString());
QString label = QString("%1 %2").arg(info.address().toString()).arg(info.name());
ui->comboBox_BluetoothDevice->addItem(label); //添加字符串到comboBox上
}
//有数据可读
void MainWindow::readBluetoothDataEvent()
{
QByteArray all = socket->readAll();
ui->plainTextEdit->insertPlainText(all);
}
//建立连接
void MainWindow::bluetoothConnectedEvent()
{
QMessageBox::information(this,tr("连接提示"),"蓝牙连接成功!");
ConnectStat=1;
/*停止扫描周围的蓝牙设备*/
discoveryAgent->stop();
}
//断开连接
void MainWindow::bluetoothDisconnectedEvent()
{
ConnectStat=0;
QMessageBox::information(this,tr("连接提示"),"蓝牙断开连接!");
}
/*
在说蓝牙设备连接之前，不得不提一个非常重要的概念，就是蓝牙的Uuid，引用一下百度的：
在蓝牙中，每个服务和服务属性都唯一地由"全球唯一标识符" （UUID）来校验。
正如它的名字所暗示的，每一个这样的标识符都要在时空上保证唯一。
UUID类可表现为短整形（16或32位）和长整形（128位）UUID。
他提供了分别利用String和16位或32位数值来创建类的构造函数，提供了一个可以比较两个UUID（如果两个都是128位）的方法，还有一个可以转换一个UUID为一个字符串的方法。
UUID实例是不可改变的（immutable），只有被UUID标示的服务可以被发现。
在Linux下你用一个命令uuidgen -t可以生成一个UUID值；
在Windows下则执行命令uuidgen 。UUID看起来就像如下的这个形式：2d266186-01fb-47c2-8d9f-10b8ec891363。当使用生成的UUID去创建一个UUID对象，你可以去掉连字符。
*/
//发送音乐文件
void MainWindow::on_pushButton_SendData_clicked()
{
if(ConnectStat)
{
if(file.open(QIODevice::ReadOnly))
{
SendStat=1;
count=0;
ui->plainTextEdit->insertPlainText("系统提示: 开始发送文件!\n");
ui->lineEdit_fileSizef->setText(QString::number(file.size()));
ui->lineEdit_fileCount->setText("");
ui->progressBar_SendCount->setMaximum(file.size()); //设置进度条显示最大值
ui->progressBar_SendCount->setValue(0); //设置进度条的值
timer->start(FileSendTime); //启动定时器
}
}
}
//连接蓝牙
void MainWindow::on_pushButton_ConnectDev_clicked()
{
QString text = ui->comboBox_BluetoothDevice->currentText();
int index = text.indexOf(' ');
if(index == -1) return;
QBluetoothAddress address(text.left(index));
QString connect_device="开始连接蓝牙设备:\n";
connect_device+=ui->comboBox_BluetoothDevice->currentText();
QMessageBox::information(this,tr("连接提示"),connect_device);
//开始连接蓝牙设备
socket->connectToService(address, QBluetoothUuid(serviceUuid) ,QIODevice::ReadWrite);
}
//帮助提示
void MainWindow::on_pushButton_help_clicked()
{
QMessageBox::information(this,tr("帮助提示"),"本软件用于HC-05/06系列串口蓝牙连接!\n"
"暂时不支持BLE4.0版本蓝牙!\n"
"用于发送音乐文件数据,每次发送32字节,默认100ms发送间隔时间\n"
"软件作者:DS小龙哥\n"
"BUG反馈:1126626497@qq.com");
}
//选择音乐文件
void MainWindow::on_pushButton_select_clicked()
{
QString filename=QFileDialog::getOpenFileName(this,"选择发送的音乐文件",MusicFileDir,tr("*.mp3 *.MP3 *.WAV"));
//filename==选择文件的绝对路径
file.setFileName(filename);
ui->lineEdit_MusicName->setText(filename);
Def_MusicName=filename; //保存文件名称
}
//清除
void MainWindow::on_pushButton_clear_clicked()
{
ui->plainTextEdit->setPlainText("");
}
void MainWindow::on_pushButton_StopSend_clicked()
{
timer->stop(); //停止定时器
}
//设置发送间隔时间
void MainWindow::on_pushButton_SendTime_clicked()
{
QString str=ui->lineEdit_Timer->text();
int time=str.toInt();
FileSendTime=time; //保存时间
if(time<=0)
{
QMessageBox::warning(this,"警告提示","设置错误: 发送的间隔时间最小1ms\n",QMessageBox::Ok,QMessageBox::Ok);
}
else
ui->plainTextEdit->insertPlainText(tr("设置发送间隔时间为%1ms\n").arg(time));
}
//修改每包发送的数量
void MainWindow::on_pushButton_SendFileCnt_clicked()
{
QString str=ui->lineEdit_SendFileCnt->text();
int cnt=str.toInt();
if(cnt>4096 || cnt<=0)
{
QMessageBox::warning(this,"警告提示","设置错误: 每包发送的数量范围: 1~4096\n",QMessageBox::Ok,QMessageBox::Ok);
}
else
{
FileSendCnt=cnt;
ui->plainTextEdit->insertPlainText(tr("发送数量设置为%1字节.\n").arg(cnt));
}
}
//写成功的数量
void MainWindow::bluetoothbytesWritten(qint64 byte)
{
count+=byte;
ui->lineEdit_fileCount->setText(QString::number(count));
ui->progressBar_SendCount->setValue(count); //设置进度条的值
}
7.3 mianwindows.h
#ifndef MAINWINDOW_H
#define MAINWINDOW_H
#include
#include
#include
#include
#include "QListWidgetItem"
#include
#include "QFile"
#include "QFileDialog"
#include "QTimer"
#include "QInputDialog"
#include
#include
namespace Ui {
class MainWindow;
}
class MainWindow : public QMainWindow
{
Q_OBJECT
public:
explicit MainWindow(QWidget *parent = 0);
~MainWindow();
QFile file;
QTimer *timer;
bool ConnectStat;
bool SendStat;
QBluetoothDeviceDiscoveryAgent *discoveryAgent; //这个是指扫描周围蓝牙设备！
QBluetoothLocalDevice *localDevice;//是指配置获取设备的蓝牙状态信息等！
QBluetoothSocket *socket; //指进行链接蓝牙设备，读写信息！
int FileSendTime; //文件发送时间
char FileBuff[4096]; //每包最大的字节数
int FileSendCnt; //每次发送的字节数
QString Def_MusicName;
QString MusicFileDir;
private slots:
void on_pushButton_CloseBluetooth_clicked();
void on_pushButton_BluetoothScan_clicked();
void addBlueToothDevicesToList(const QBluetoothDeviceInfo&); //发现蓝牙设备的槽函数
void on_pushButton_DeviceVisible_clicked();
void on_pushButton_StopScan_clicked();
void readBluetoothDataEvent();
void bluetoothConnectedEvent();
void bluetoothDisconnectedEvent();
void on_pushButton_SendData_clicked();
void SetStyle(const QString &qssFile); //样式表设置函数
void on_pushButton_ConnectDev_clicked();
void on_pushButton_help_clicked();
void on_pushButton_select_clicked();
void on_pushButton_clear_clicked();
void on_pushButton_StopSend_clicked();
void on_pushButton_SendTime_clicked();
void on_pushButton_SendFileCnt_clicked();
void bluetoothbytesWritten(qint64 byte);
public slots:
void update();
private:
Ui::MainWindow *ui;
};
#endif // MAINWINDOW_H
完整项目源码下载地址: https://download.csdn.net/download/xiaolong1126626497/18621270
