基于keil5新建STM32F10x寄存器版本工程

​

 一、前言

前面文章分享了很多关于STM32F103系列知识点、物联网相关的小项目，工程都采用的是寄存器方式编写；很多小伙伴接触STM32开始都采用库函数编程，不清楚如何使用寄存器方式开发STM32；这篇文章就讲一下如何新建寄存器风格的STM32工程，并介绍需要用到哪些官方系统文件等。

比较具有代表性的几篇物联网教程：

1.  智慧农业项目(基于腾讯物联网服务器)

2.  遥控小车项目

3.  智能门锁项目(基于腾讯物联网服务器)

4.  物联网项目(基于阿里云物联网服务器)

5.  智能家居项目(基于中国移动OneNet物联网服务器)



二、环境介绍

开发环境: keil5.25

编程语言: C语言

操作系统: win10 64位

MCU型号: ST32F103C8T6 (F103系列都是通用的，区分容量即可)

库函数的版本: 3.5 （新建工程需要用到库函数包里的一些系统必要文件）

库函数资料包下载地址:  STM32F103固件库(v3.5)_2021.zip_stm32f103固件库,stm32最新固件库-嵌入式文档类资源-CSDN下载



STM32系列简介：

STM32系列专为要求高性能、低成本、低功耗的嵌入式应用设计的。
主流产品（STM32F0、STM32F1、STM32F3）、超低功耗产品（STM32L0、STM32L1、STM32L4、STM32L4+）、高性能产品（STM32F2、STM32F4、STM32F7、STM32H7）



以STM32F103RBT6这个型号的芯片为例，该型号的组成为7个部分，其命名规则如下：

1	STM32	STM32代表ARM Cortex-M内核的32位微控制器。
2	F	F代表芯片子系列--通用系列。
3	103	103代表增强型系列。
4	R	R这一项代表引脚数，其中T代表36脚，C代表48脚，R代表64脚，V代表100脚，Z代表144脚，I代表176脚。
5	B	B这一项代表内嵌Flash容量，其中6代表32K字节Flash，8代表64K字节Flash，B代表128K字节Flash，C代表256K字节Flash，D代表384K字节Flash，E代表512K字节Flash，G代表1M字节Flash。
6	T	T这一项代表封装，其中H代表BGA封装，T代表LQFP封装，U代表VFQFPN封装。
7	6	6这一项代表工作温度范围，其中6代表-40——85℃，7代表-40——105℃。

STM32L威廉希尔官方网站 的设计目的是以低电压实现高性能，有效延长电池供电设备的充电间隔。片上模拟功能的最低工作电源电压为1.8V。数字功能的最低工作电源电压为1.65V，在电池电压降低时，可以延长电池供电设备的工作时间。



从应用类别来说，STM32可以有以下用处：

1.  无人机制作：现在无人机主流的微控制器所用的就是stm32控制器。

2.  简单仪器仪表：stm32可以用作简单示波器、频率计，对采集的数字信号进行处理并送入屏幕显示。

3. 机器人：常看到的就是家用的扫地机器人，还要就是国内各种机器人比赛的小型机器人，几乎都用的是stm32控制器，毕竟现在stm32接口种类齐全、功能又多、价格便宜、资料齐全。

4. 电源控制器：全国电子设计大赛常考题的电源题，很多同学制作电源首选控制器也大多会选择stm32。

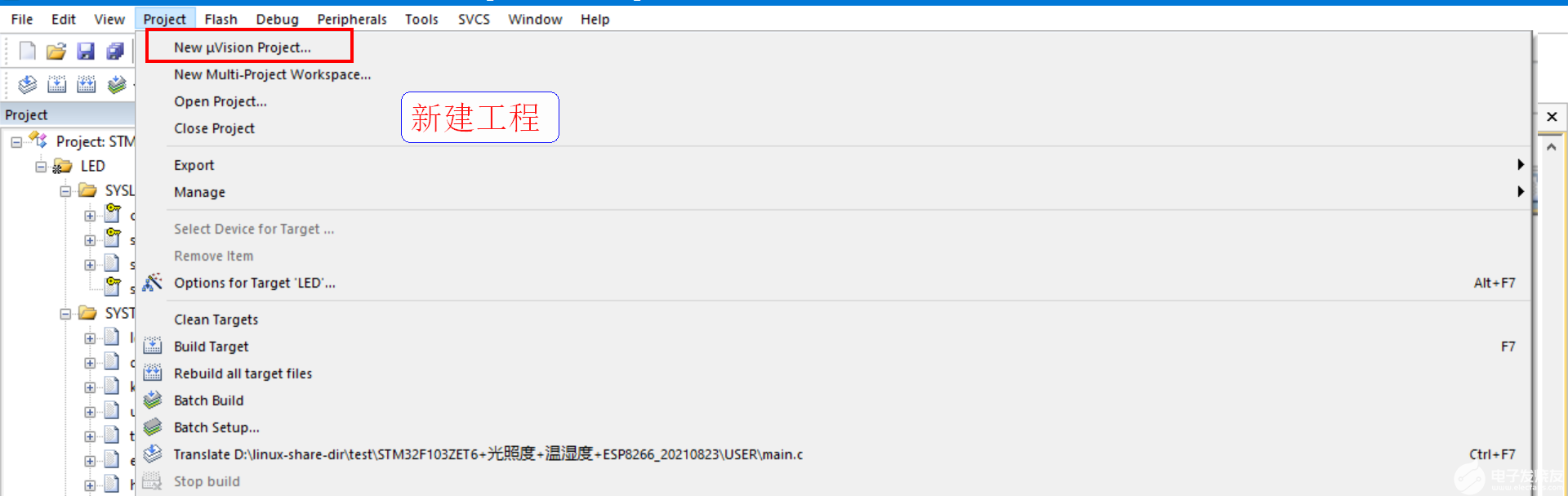

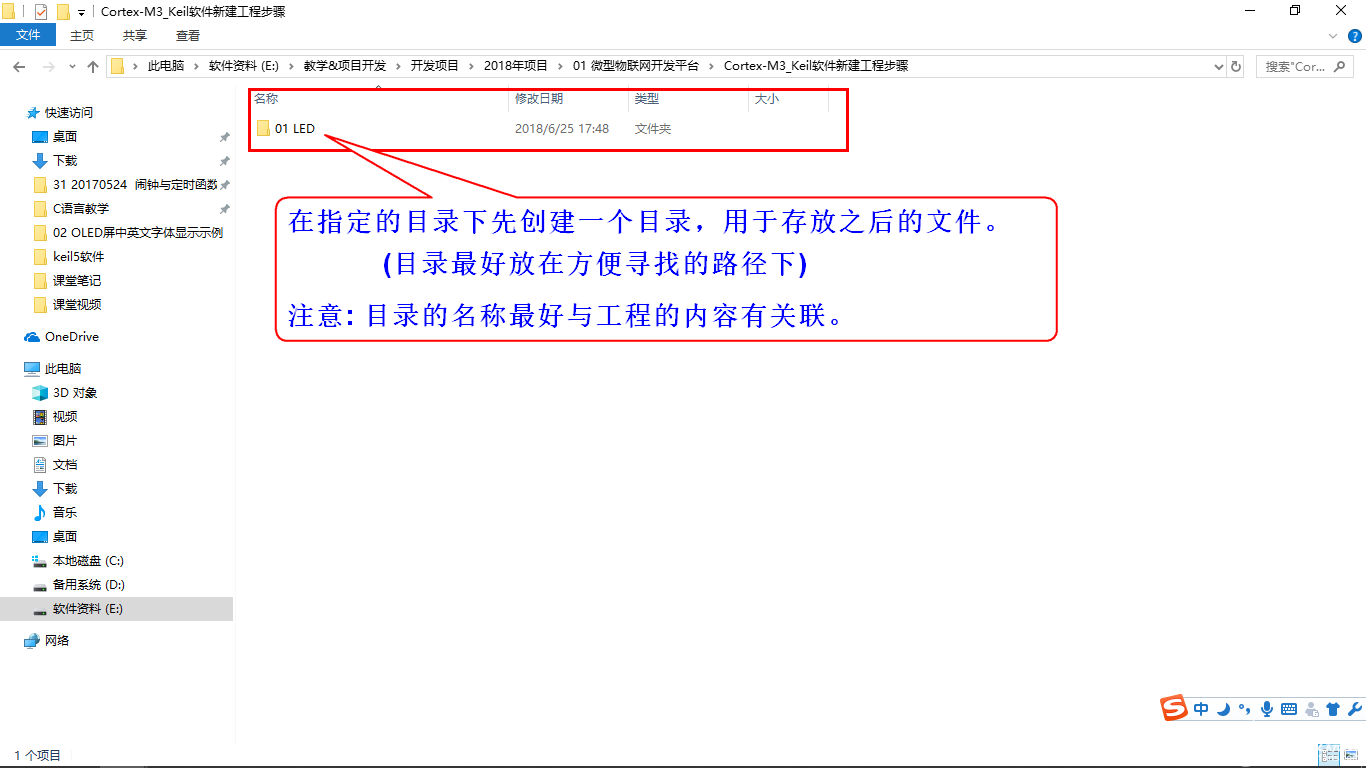

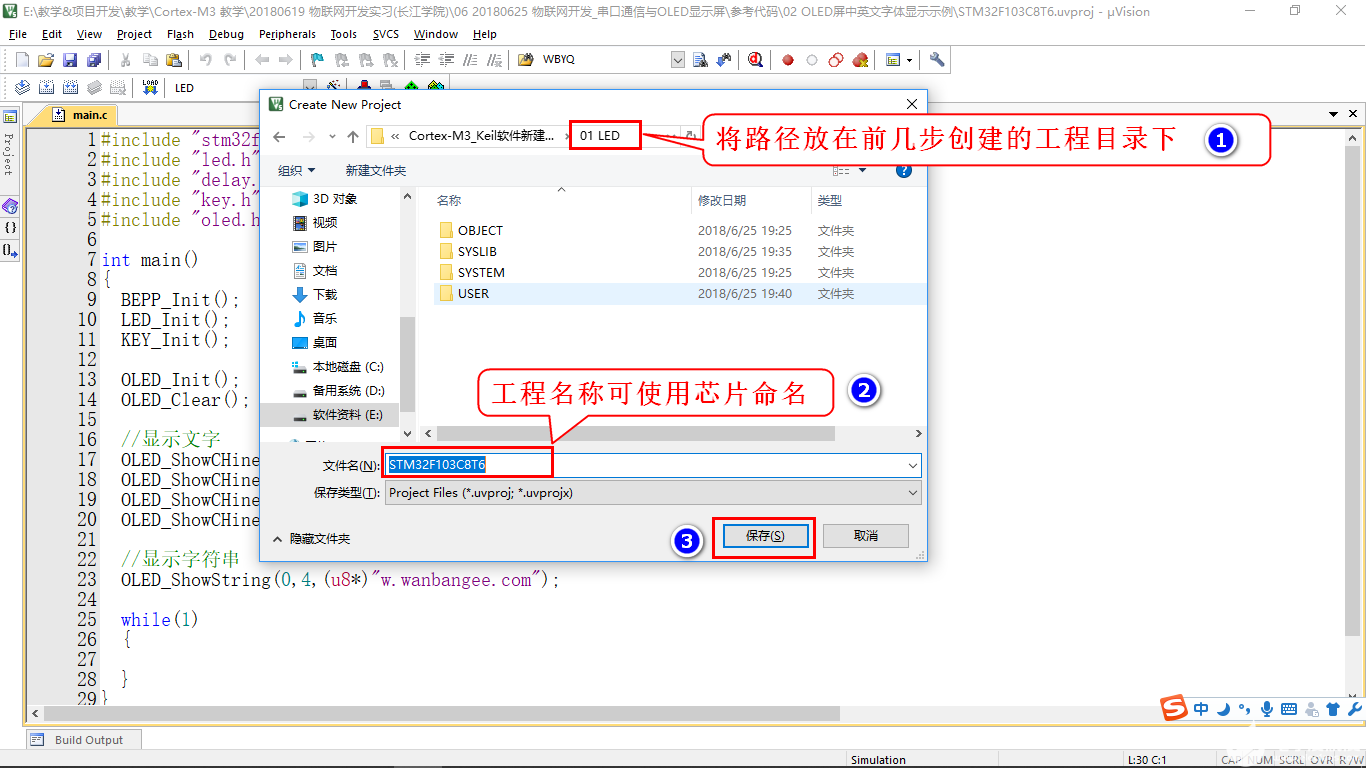

三、新建工程

​

​



​

​

​

​

​

​

​

​



​

​

​

​



​

​

​

​



​

​

​

​

​



​

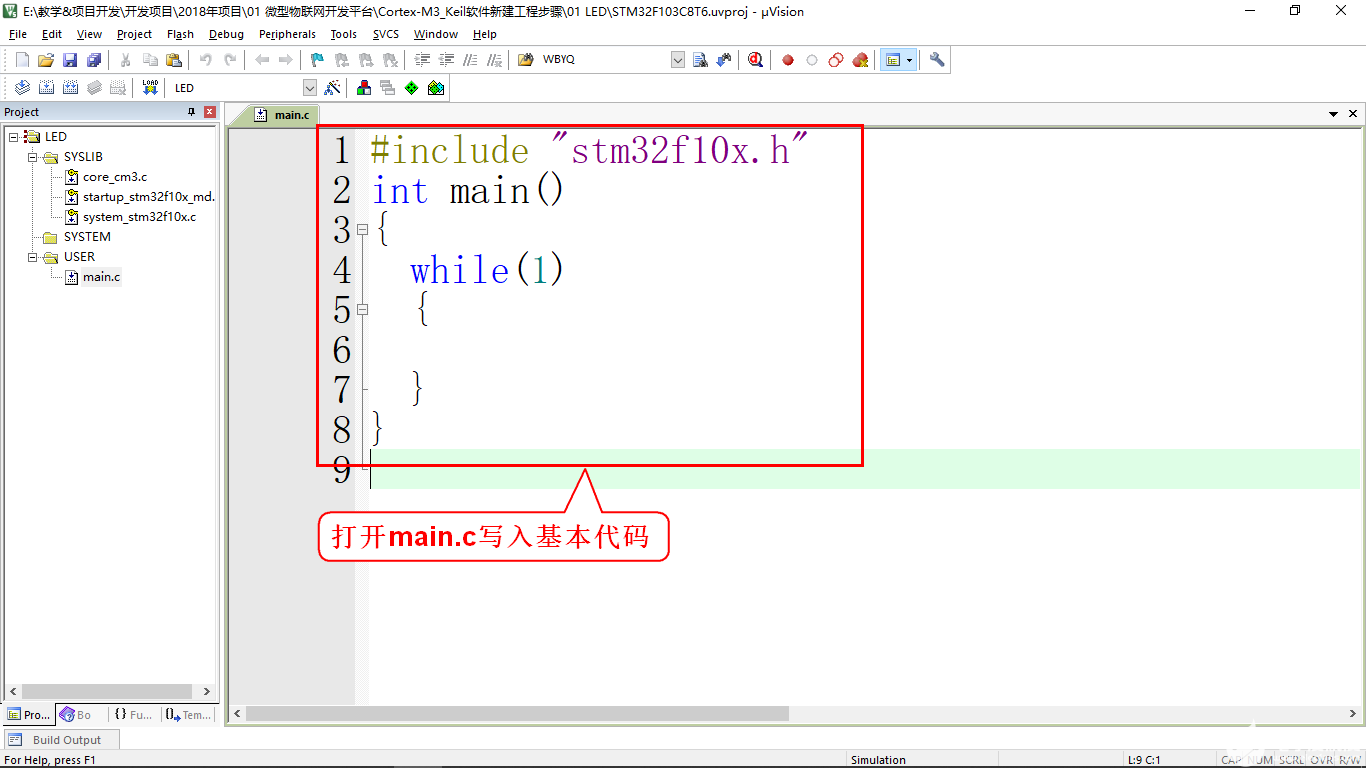

接下来就可以写代码点亮第一盏LED灯。

#include "stm32f10x.h"
int main()
{
	while(1)
	{

	}
}

























































​
