基于ESP8266的适合听障人士需求的domotic系统

消耗积分:0 | 格式:rar | 大小:0.01 MB | 2022-12-21

香香技术员

分享资料个

本方案是一个基于 ESP8266 的适合听障人士需求的 domotic 系统。

世界上有数百万人被认为是聋子或聋哑人。他们中的许多人独自呆在家里，因此重要的是要认识到，听力受损的人可能比其他人更难调查紧急情况及其来源。该项目的目的是将家中发生的事件（例如婴儿啼哭、警报、敲门声等）通知房主，并控制家中的供暖和制冷系统。

智能家居的声音通知

烟雾警报器、防盗警报器、一氧化碳警报器、婴儿啼哭等在听力受损者的家中与在任何其他家中一样重要。系统根据警报的严重程度对警报进行分类并发送颜色警报。

控制家中的供暖和制冷系统

如果温度超过某些静态阈值 (>25 °C)，系统会打开风扇。

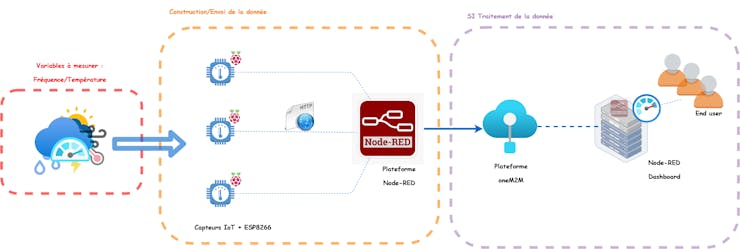

高层架构

OM2M平台

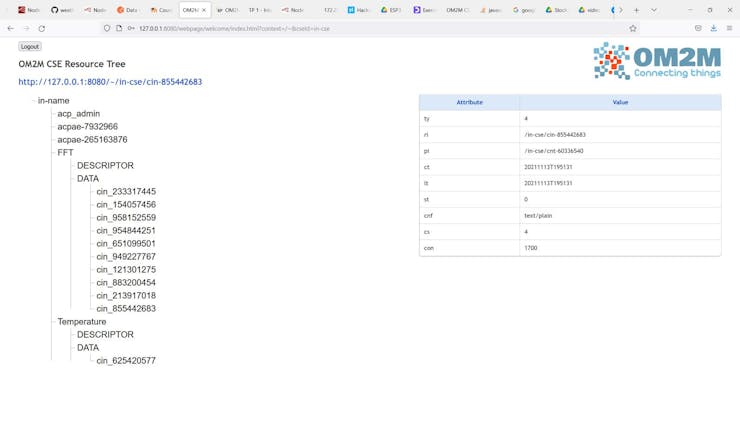

为了监控传感器，我们建立了一个 OM2M 平台，该平台拥有所需的所有资源。您可以通过在浏览器上刷新oneM2M平台界面（点击资源树的根元素“in-name”）来可视化平台上创建的资源。您应该能够在树结构中看到“温度”和“FFT”应用程序实体资源：

我们按平台 AE（应用程序实体）组织元素。在每个平台中都有传感器和执行器容器。每个传感器/执行器都包含其数据 CIN。

设置软件
首先下载这些软件资源：

  • Arduino IDE 1.8.16 或 Eclipse IDE（Neon 版以及“Eclipse C++ IDE for Arduino 2.0”插件），您将需要许多库（例如 ESP8266 和 MiCS6814-I2C）。
  • OM2M，在 Eclipse Foundate 网站上下载最新的库：https ://wiki.eclipse.org/OM2M/Download 。
  • 您应该已经预先安装了“JAVA 1.8”和“Apache Maven 3”。

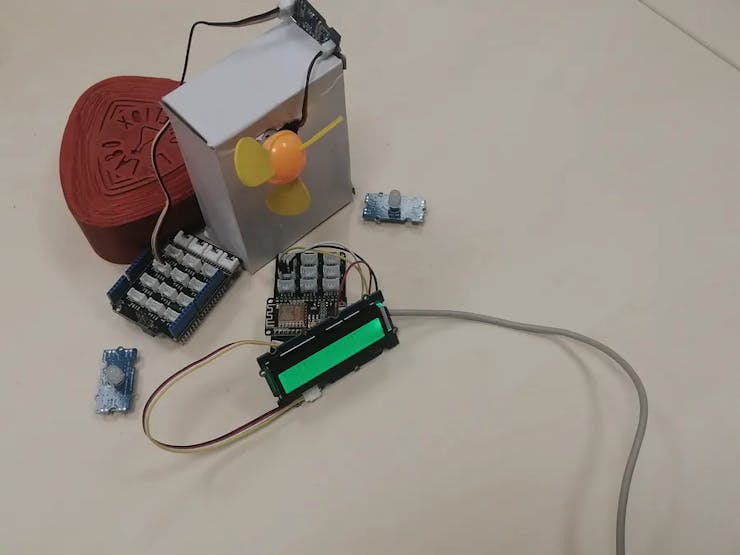

设置硬件
硬件组件的接线：

  1. Grove-温度传感器
  2. Grove-模拟麦克风
  3. 模块 mini FAN Grove (v1.1)
  4. 格罗夫-液晶屏

一旦威廉希尔官方网站 接线完成。您可以在 Arduino IDE 中上传 ESP8266 上的代码。不要忘记首先启动您的 CSE 资源。如果设备连接到 Wifi，您应该能够在仪表板中看到监控的参数：

为了激活传感器，我们将 ESP8266 用作网络服务器：它们正在侦听并等待 GET 请求（由 Node-Red 发送以驱动风扇和 LCD 屏幕）。
实际上，如果超过了频率和温度的阈值，Node-Red 会向 ESP8266（在其 IP 地址）发送一个带有特定标头（例如 HOT）的 GET 请求；然后，ESP8266 使用 ESP8266HTTPClient 库，将读取接收到的请求头，或者在 arduino 代码中我们有一个“if”（如果接收到的头=“HOT”，打开风扇），所以我们激活扇子。

Node-Red 如何工作？

1 - 通过来自 esp8266/board 的 POST 请求检索数据

2 - 使用节点功能对数据进行预处理以创建阈值警报系统

3 - 将数据传输/传输到 oneM2M 并根据值和节点功能并行激活或不激活执行器（阈值监控）

4 - 从 oneM2M 检索数据并通过地址为@localhost:1880/ui 的仪表板查看，使用仪表板您还可以使用按钮手动控制执行器
