基于Arduino UNO的带遥控器环境灯

本方案是基于 Arduino UNO 的带遥控器环境灯，在本方案中，我们将学习如何使用 433MHz 射频遥控器和 Arduino 控制 RGB LED 随机颜色，以及如何打开或关闭它，或设置自动更改颜色和更改颜色的速度。

第 1 步：需要什么

• Arduino UNO（或任何其他 Arduino）
• 跳线
• RGB LED 模块
• 433 MHz 射频模块
• Visuino 程序

第 2 步：威廉希尔官方网站

• 将远程引脚 [VCC] 连接到 Arduino 引脚 [5V]
• 将远程引脚 [GND] 连接到 Arduino 引脚 [GND]
• 将远程引脚 [D0] 连接到 Arduino 数字引脚 [4]
• 将远程引脚 [D1] 连接到 Arduino 数字引脚 [5]
• 将远程引脚 [D2] 连接到 Arduino 数字引脚 [3]
• 将远程引脚 [D3] 连接到 Arduino 数字引脚 [2]
• 将 RGB LED 引脚 [+] 连接到 Arduino 引脚 [5V]
• 将 RGB LED 引脚 [R] 连接到 Arduino 数字引脚 [6]
• 将 RGB LED 引脚 [G] 连接到 Arduino 数字引脚 [10]
• 将 RGB LED 引脚 [B] 连接到 Arduino 数字引脚 [9]

注意：某些 RGB LED 模块具有引脚 (-) 而不是引脚 (+)，在这种情况下，您将其连接到 Arduino 引脚 [GND]

第 3 步：启动Visuino，选择Arduino UNO Board Type

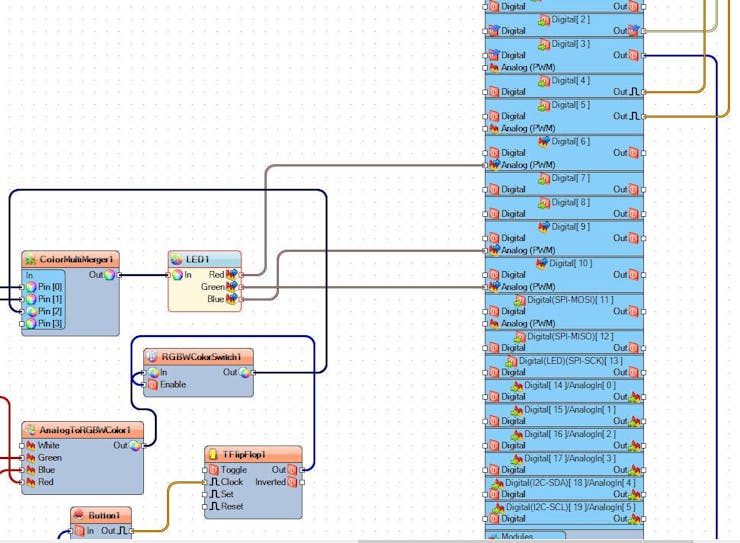

如第一张图所示启动Visuino 点击Visuino中Arduino组件（图1）上的“工具”按钮，出现对话框后，选择“Arduino UNO”，如图2所示

第 4 步：在 Visuino 中添加、设置和连接组件

• 添加“随机颜色”组件
• 添加“颜色值”组件
• 添加“彩色多源合并”组件
• 添加“RGB LED”组件
• 注意：如果 LED 不亮，则选择“LED1”并在属性窗口中将“Inverted”设置为 True
• 添加“正弦模拟发生器”组件
• 添加“模拟到 RGBW 颜色”组件
• 添加“RGBW 颜色开关”组件
• 添加“去抖动按钮”组件
• 添加“Toggle(T) Flip-Flop”组件
• 添加 3X“整数到模拟”组件
• 添加“计数器”组件
• 选择“ColorMultiMerger1”并在属性窗口中将“Input Pins”设置为4
• 选择“Counter1”并在属性窗口中将“Initial Value”设置为 1 ，Max > Value 设置为 10，Min > Value 设置为 1
• 选择“IntegerToAnalog1”，属性窗口将Scale设置为0.05
• 选择“IntegerToAnalog2”，属性窗口将Scale设置为0.1
• 选择“IntegerToAnalog3”，属性窗口将Scale设置为0.05
• 选择“SineAnalogGenerator1”和属性窗口点击“Frequency”pin图标并选择“Float SinkPin”
• 选择“SineAnalogGenerator2”和属性窗口点击“Frequency”pin图标并选择“Float SinkPin”
• 选择“SineAnalogGenerator3”和属性窗口点击“Frequency”pin图标并选择“Float SinkPin”
• 将 Arduino 数字输出引脚 [4] 连接到“ColorValue1”引脚 [时钟]，这将用于关闭 LED
• 将 Arduino 数字输出引脚 [5] 连接到“RandomColor1”引脚 [时钟]，这将用于设置 LED 上的随机颜色
• 将 Arduino 数字输出引脚 [2] 连接到 "Counter1" 引脚 [In] ，这将用于设置 LED 上的颜色变化速度
• 将Arduino数字输出引脚[3]连接到“Button1”引脚[In]，这将用于打开/关闭LED上的自动颜色变化
• 将“RandomColor1”引脚 [Out] 连接到“ColorMultiMerger1”引脚 [0]
• 将“ColorValue1”引脚 [Out] 连接到“ColorMultiMerger1”引脚 [1]
• 将“ColorMultiMerger1”引脚 [Out] 连接到“LED1”引脚 [In]
• 将“LED1”引脚[红色]连接到Arduino数模PWM引脚[6]
• 将“LED1”引脚[绿色]连接到Arduino数模PWM引脚[10]
• 将“LED1”引脚[蓝色]连接到Arduino数模PWM引脚[9]
• 将“Counter1”引脚[Out]连接到“IntegerToAnalog1”引脚[In]和“IntegerToAnalog2”引脚[In]和“IntegerToAnalog3”引脚[In]
• 连接“IntegerToAnalog1”引脚[输出到“SineAnalogGenerator1”引脚[频率]
• 连接“IntegerToAnalog2”引脚[输出到“SineAnalogGenerator2”引脚[频率]
• 连接“IntegerToAnalog3”引脚[输出到“SineAnalogGenerator3”引脚[频率]
• 将“SineAnalogGenerator1”引脚 [Out] 连接到“AnalogToRGBWColor1”引脚 [红色]
• 将“SineAnalogGenerator2”引脚[Out]连接到“AnalogToRGBWColor1”引脚[绿色]
• 将“SineAnalogGenerator3”引脚[Out]连接到“AnalogToRGBWColor1”引脚[蓝色]
• 将“AnalogToRGBWColor1”引脚 [Out] 连接到“RGBWColorSwitch1”引脚 [In]
• 将“Bu​​tton1”引脚 [Out] 连接到“TFlipFlop1”引脚 [Clock]
• 连接 "TFlipFlop1" 引脚 [Out] "RGBWColorSwitch1" 引脚 [Enable]
• 将“RGBWColorSwitch1”引脚[Out]连接到“ColorMultiMerger1”引脚[3]

第 5 步：生成、编译和上传 Arduino 代码

在 Visuino 中，点击底部的“构建”选项卡，确保选择了正确的端口，然后点击“编译/构建和上传”按钮。

第 6 步：播放
如果您为 Arduino 模块供电，并按下遥控器上的“A”按钮，LED 将亮起并发出随机颜色，如果您按下遥控器上的“B”按钮，LED 将熄灭。

如果您按下遥控器上的“C”按钮，LED 上的颜色将开始变化。

如果您按下遥控器上的按钮“D”，颜色变化的速度将会改变。
