熟悉半导体产业的人都知道,在元器件生产商和终端制造商之间,通常会有一个代理商充当桥梁的角色,把原厂的芯片卖给制造商。一般来说,原厂和代理商都是各司其职,很少兼任的。但半导体原厂富士通却代理了来自美国的Transphorm公司的产品,究竟是什么样的产品,能够让日本巨头为他做代理,我们来了解一下。
Transphorm和富士通“结缘”
在易维讯举办的第五届“趋势、创新、共赢”年度中国ICT媒体william hill官网 暨2016产业和技术展望研讨会上,富士通电子元器件高级市场经理蔡振宇在主题为“氮化镓产品主要的应用场景和未来的趋势”的演讲上指出,Transphorm是一家设计、生产GaN(氮化镓)功率转换器和模块的企业,其产品应用于电源、功率适配器、马达驱动器、太阳能转换器以及电动车辆等领域。
富士通电子元器件高级市场经理蔡振宇
这家致力于提高能源转换效率的公司,从2007年成立到现在,获得了包括谷歌、富士通、凯鹏华盈、考菲尔德及拜尔斯、索罗斯基金管理公司、量子战略合作伙伴在内的众多投资机构的青睐。经过了一系列的潜心研发之后,Transphorm已经成为市场上公认的GaN解决方案领导者。目前该公司的全球雇员人数已经超过120位。
而与富士通的深入“结缘”更是回溯到2014年,在当年2月,Transphorm收购了富士通半导体的GaN业务,并授权富士通旗下晶圆厂为其代工生产。而富士通也非常看好GaN的发展前景,就顺理成章地成为了Transphorm的代理。
性能卓越的GaN HEMT
一直以来,功率器件的原材料基本是硅,但随着使用环境的复杂度提高,还有工艺限制,硅已经基本到达了其物理极限,于是近年来,很多厂商都在投入了GaN和SiC(碳化硅)这类功率器件的研发。但就目前看来,GaN比SiC更有优势。
Si、SiC和GaN的性能对比
蔡经理表示,由于GaN具有电子移动速度快和相对较低的成本,让其比SiC更具有市场吸引力。同时因为其具有比较好的开关性能,可以应用在很多射频产品上。
具体到Transphorm公司的GaN HEMT器件上,除了拥有比MOSFET更快的开关性能外,同时还因为工作频率的提高,从而降低了其电容和电阻的尺寸。更重要的是,在此提高频率的同时,效率并不会受到影响。“这一切都是得益于HEMT独有的结构。”蔡经理指出。

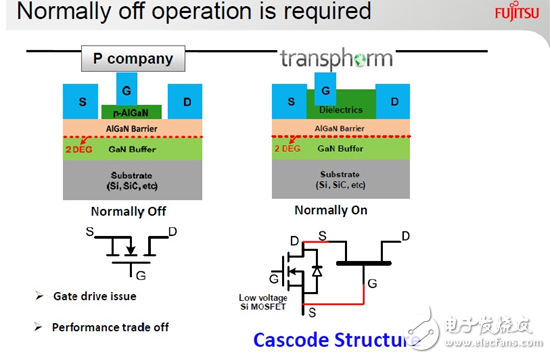

Transphorm产品的横截图
根据蔡经理的介绍,从上图我们可以看出,Transphorm GaN HEMT的结构和普通的MOSFET是不一样的,由于其是在硅衬底上面长出氮化镓,且S极垂直往上的,上面是S极流到D极,电流是横向流的,这点与传统的MOS管流动是不一样的。
“这样的结构的好处是可以将阈值稳定在2V,也就是在5V会打开,0V的时候关闭。且其驱动可以和现在的硅基产品兼容。这样就可以省去了设计师设计时所花费的时间。”
为了进一步阐述这款产品的高性能,蔡经理特意将GaN HEMT和一般的MOSFET在关键参数上做了详尽对比。

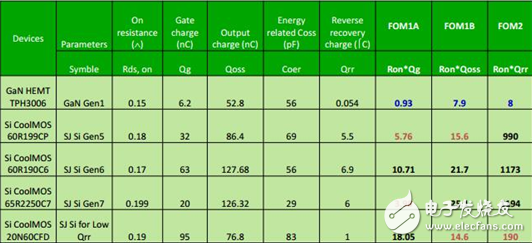

GaN HEMT和MOSFET的对比

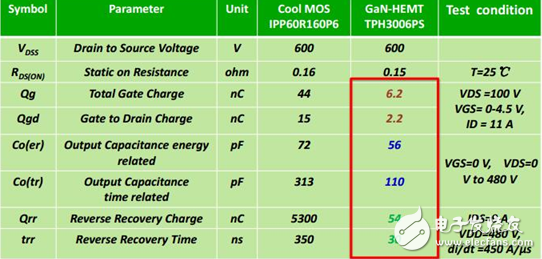

GaN HEMT和SJ-MOSFET的对比
从上表可以看出,无论是正向导通的栅极电荷还是Qrr,Transphorm的GaN HEMT较其他产品都有明显的优势。
得益于其优越的性能,Transphorm的GaN HEMT成为全球首款也是唯一获得JEDEC认证的600 V GaN器件。能获得如此重要的认可,可以看出GaN HEMT的可靠性已经得到了充分的保证。
关于Transphorm产品的未来发展,蔡经理强调,除了坚持上电的管子开或关这两种产品同时开发外,Transphorm未来还会兼顾高低压两方面的市场,推出相应的产品。并在提供单独的GaN器件至于,同时提供模组化的产品,提高工程师的开发效率。
在硅工艺面临瓶颈和绿色能源社会的多样化要求下,Transphorm的出现无疑让制造商松了一口气,他未来会带来多少的惊喜呢?让我们拭目以待!
