FPX8341彩色图像传感器手册

消耗积分:5 | 格式:pdf | 大小:2.67 MB | 2017-06-12

Harte614941

分享资料个

图像传感器

概述

fpx8341彩色图像传感器的低电压，高性能CMOS图像传感器，模拟提供单片数字/模拟PAL / NTSC图像传感器的全部功能。封装。图像处理威廉希尔官方网站 还具有黑电平校准、透镜校正等功能，自动白平衡控制，自动曝光增益控制，白/黑像素校正，彩色矩阵和插值。它们通过I2C总线接口的控制提供完整的帧图像。该产品适用于占地面积小、电压低、功耗低、成本低的应用场合。彩色摄像机。

架构

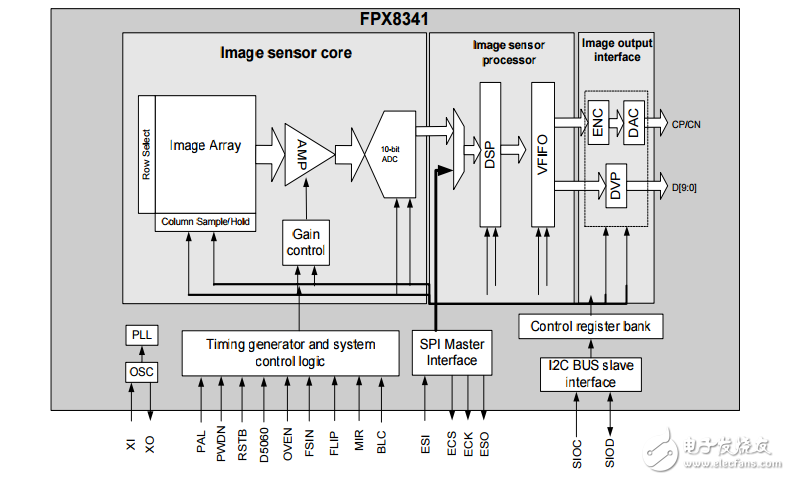

fpx8341传感器的核心在与模拟输出恒定的帧速率产生像素数据流。定时发生器输出信号以访问图像阵列的行，预充电和采样。串联数组。在预充电和采样之间的时间内，像素随着曝光时间的减少而减小。这就是曝光时间。曝光时间是通过调整预充电和采样之间的时间间隔来控制的。在对行中的像素的数据进行采样之后，通过模拟威廉希尔官方网站 对其进行处理。校正偏移量并乘以相应增益的数据。下面是模拟处理为阵列中的每个像素输出10位数据的ADC。
