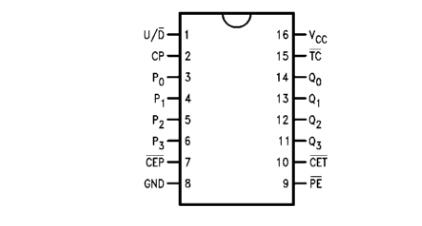

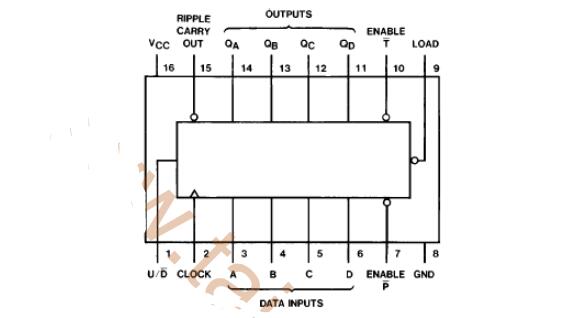

  74ls169引脚逻辑图及功能

74LS169
74LS169
逻辑图

  引出端符号

  RCOUT 进位输出端(低电平有效)

  CLOCK 时钟输入端(上升沿有效)

  ENT 计数控制端(低电平有效)

  ENP 计数控制端(低电平有效)

  A-D 并行数据输入端

  LOAD 同步并行置入控制端(低电平有效)

  QA-QD 输出端

  U/D 加/减计数方式控制端

  74ls169极限值

  电源电压………………………………7v

  输入电压

  54/74S169.……………………………….5.5V

  54/74LS169.……………………………….7V

  ENP与ENT电压

  54/7616.……………………………….5.5V

  工作环境温度

  54XXX.………………………………-55~125“C

  74XXX.………………………………-0~70C

  储存温度………………………………。-65C~150*C

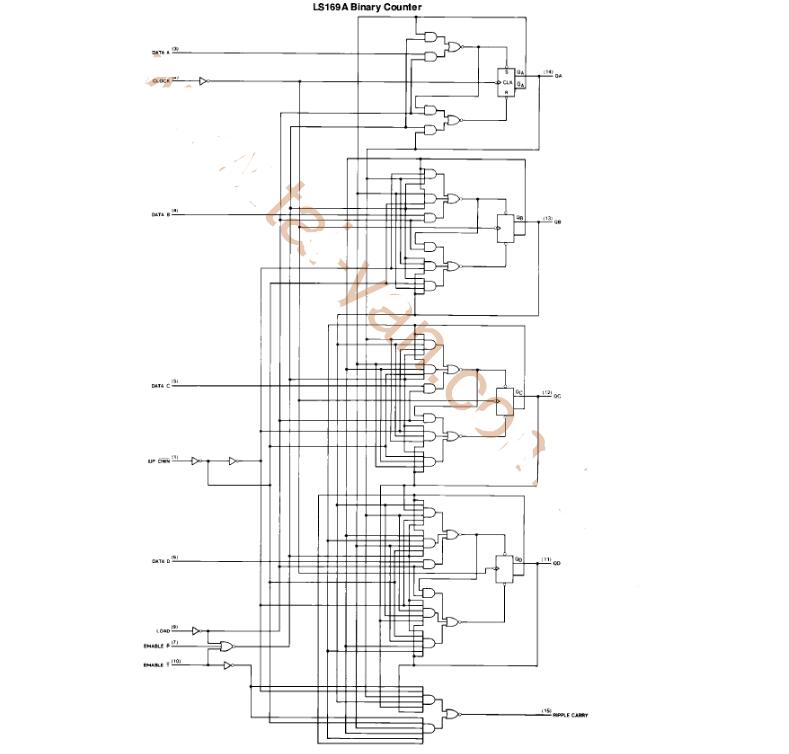

  74ls169原理图

74LS169

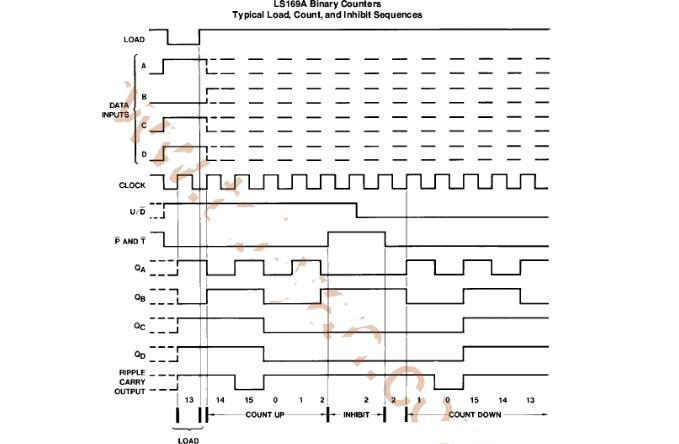

  74ls169时序图

74LS169

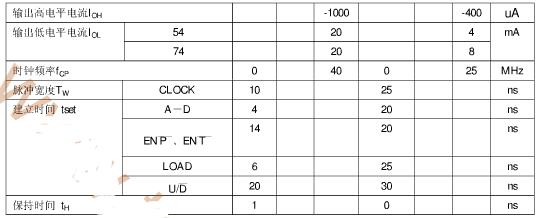

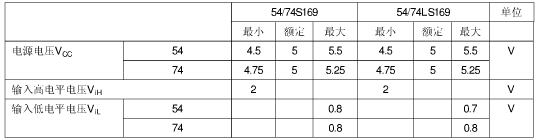

  74ls169推荐工作条件

74LS169
74LS169

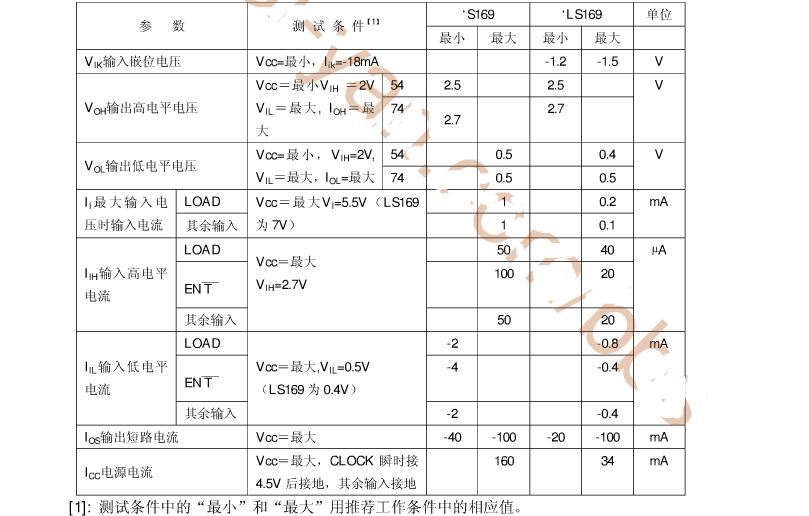

  74ls169静态特性

74LS169

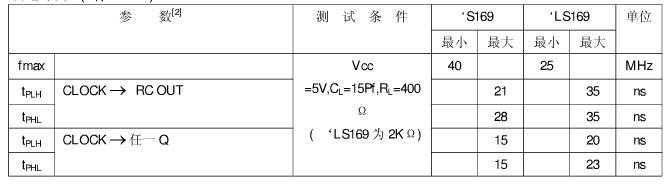

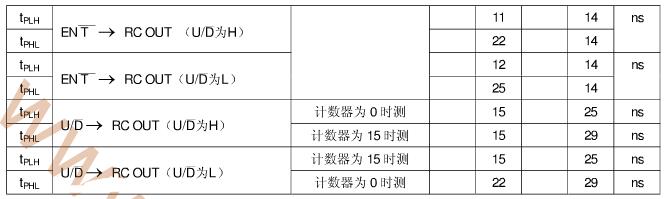

  74ls169动态特性

74LS169
74LS169

  74ls169相关文章下载:74LS169中文资料.pdf
