24W车载多功能双A口手机快速充电器

方案介绍：

24W车载多功能双A口手机快速充电器方案是基于易能微电子出品的EDP3020快充车充芯片来设计的，该方案支持过压/欠压，过流，短路等保护功能，安全性高，可靠性好，生产简单，是市面上快充协议最全，兼容性最好一款高性价比的快充车充方案。

该方案兼容所有安卓手机：

例如：华为，魅族，三星，一加，小米，oppo，乐视，TCL，CLLG，ZTE，VIVO，努比亚，锤子，MOTO，索尼，黑莓，金立，360，IVVI，ZUK，纽曼，HTC，COOLPAD等品牌手机。

应用范围：

车载手机快速充电。

功能：

1、 支持BC1.2 DCP, QC2.0, QC3.0, PE1.0, AFC, FCP, SCP, VOOC, APPLE 2.4A快充 协议,兼容市面上几乎所有相关协议手机.

2、两路A口输出:每路都支持快充.

3、输出功率达24W

4、放电效率：大于93%@5V/3A

5、输出电压自适应

6、上电LED指示

7、快充LED指示

8、插入任意一个A口输出都支持快充，两个A都插入手机后退出快充，输出电压 降到5V

9、过流，过压/欠压，短路保护

10 、输入电压范围: 8.0V~28V（耐压40V）

11、 输出电压范围：3.8V~12V

12、 芯片耐压40V

方案优势：

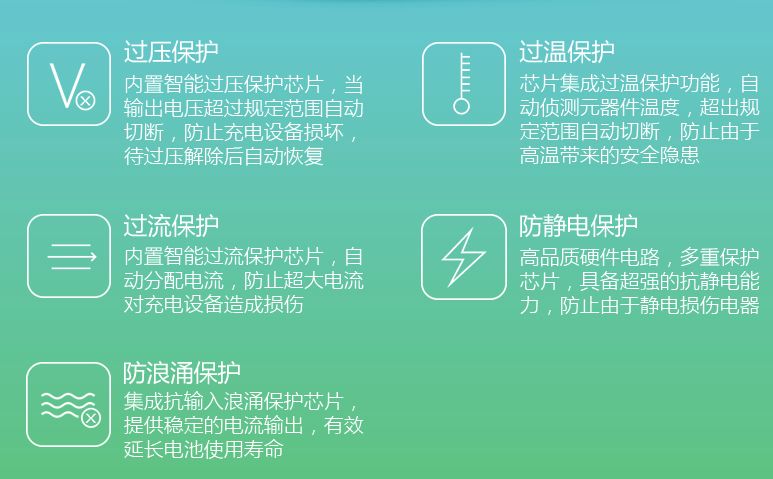

安全性保障：

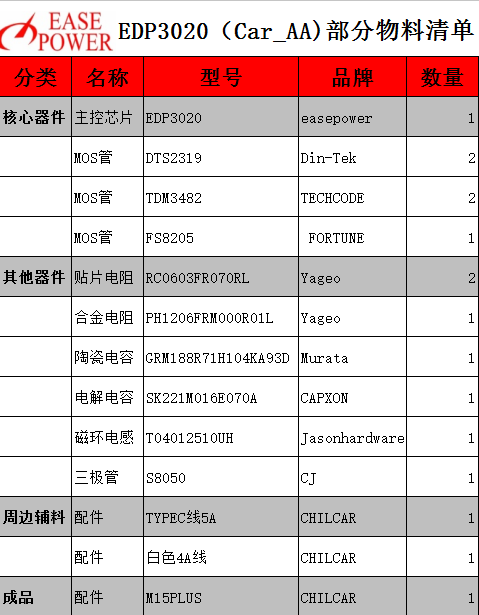

部分BOM关键物料：

该方案性价比高，量产成本低至15元

>>点击查看完整车载快速充电器方案BOM表

华强芯城将为您提供的服务：

1、PCB定制自有PCB工厂

2、SMT加工14条SMT生产线，代购物料，一片起订

3、方案定制如果以上的标准方案不能解决您的问题，请填写方案定制需求

成功案例：

基于易能微电子EDP3020芯片标准板规格书制作的量产成品——快充车载手机充电器

主芯片和PCBA样板展示：

EDP3020快速充电车充方案成品案例：

>>点击查看完整车载快速充电器方案及购买成品。
