Virtex5 FPGA在ISE + Planahead上部分可重构功能的流程和技术要点

部分可重构技术是Xilinx FPGA的一项重要开发流程。本文结合Virtex5 FPGA，详细讲解在ISE + Planahead上完成部分可重构功能的流程和技术要点。

1.测试用例

本测试用例为验证 Xilinx FPGA部分可重构功能而定制。

代码整体结构如下：

主要功能是，内图产生自测图像，通过DVI接口输出，并同时点亮3个LED灯。其中静态逻辑（Static，灰色部分）负责顶层集成，时钟处理，IIC输出控制接口芯片，产生内部测试图像并输出显示。彩色的部分是可重构逻辑，分别为Red，Blue，和Green三个模块，代表对三个色彩通道分别进行处理的逻辑。

2. ISE流程

部分可重构开发流程会用到2个工具ISE和Planahead。其中ISE负责把静态逻辑，和各个重构模块，分别独立综合成网标文件，提供给Planahead使用。

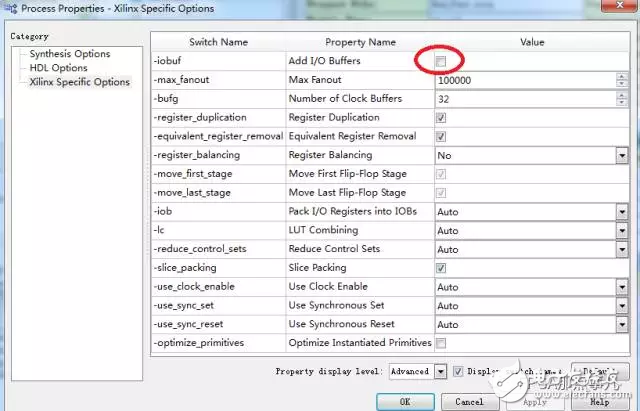

综合的时候要尤其注意，静态逻辑Static是可以加管脚约束的，各个重构模块逻辑综合时，要选择不添加IO buffer，如下图所示：

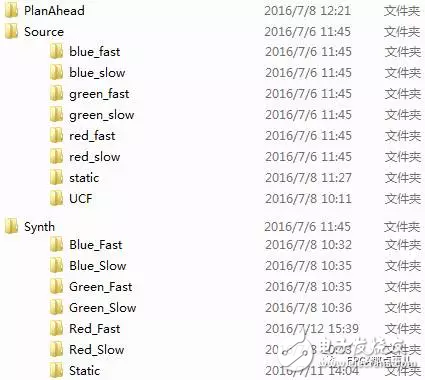

各个模块的ISE工程已经在Synth文件夹下组织好了，可以直接用ISE14.7打开。

3.Planahead流程

部分可重构的主要工作都在Planahead下完成，大体分成4个步骤：

A.建立Planahead工程，导入Static静态网表和约束文件

首先打开Planahead，选择建立新网表工程，确定Enable PartialReconfiguration功能打开。

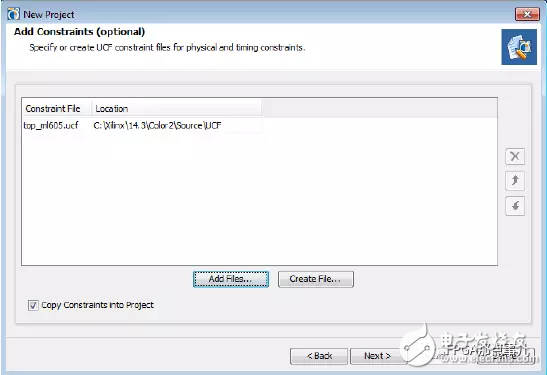

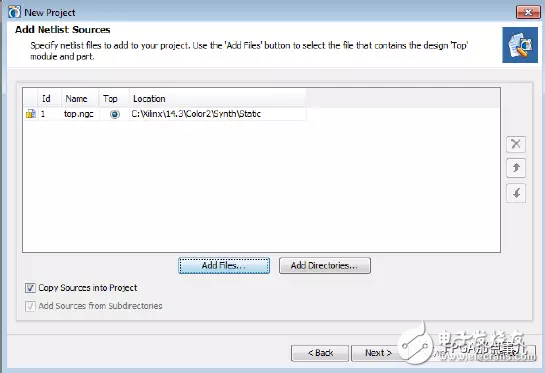

然后依次加入顶层Static网表和ucf约束文件：

B.导入Reconfiguration网表文件并设置Partition

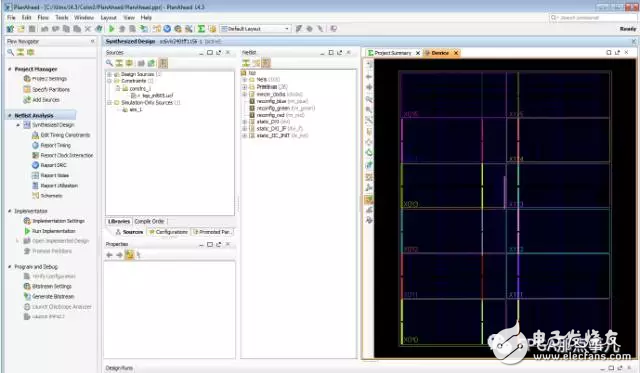

创建完成Planahead工程后，在Flow Manager中，选择Open SynthesizedDesign打开网表设计：

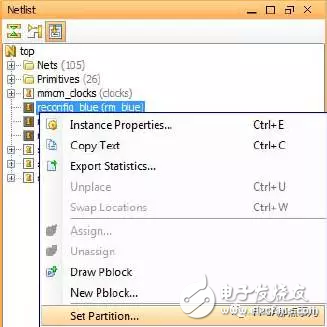

接下来，我们要添加各个可重构的网标文件。选中netlist列表中的某个可重构子Module（此时它是Black Box，什么都没有），右键选择Set Partition：

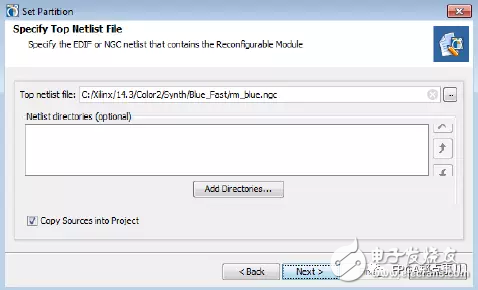

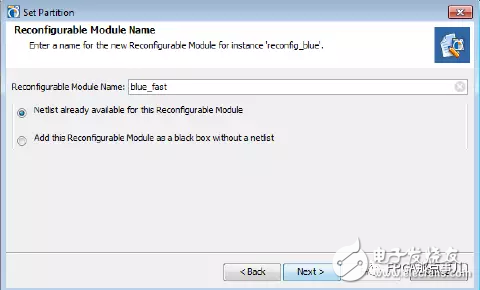

在弹出对话框中，设置比可重构Module某个实现的名字，Next后选择对应网表：

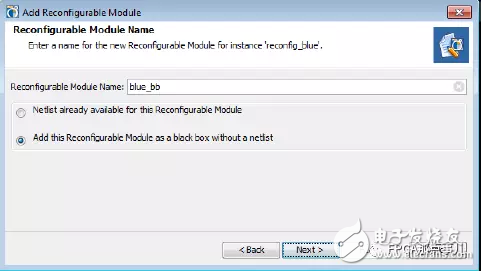

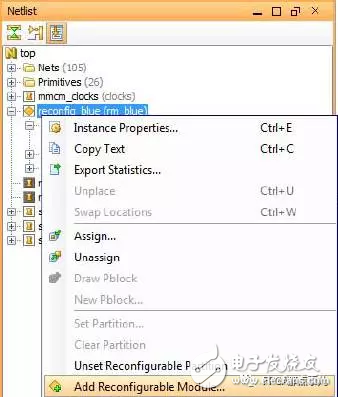

接下来我们还可以在同一个Module下面，继续添加其它不同实现的网表文件，也可以添加Black Box网表（即空网表）：

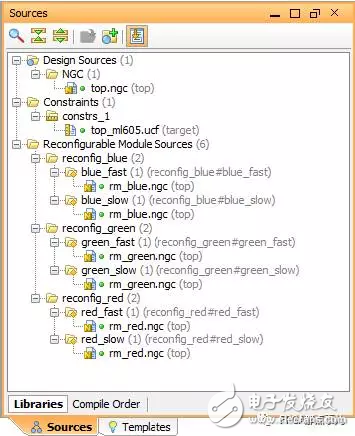

依次把所有的网表都添加完毕，最终，在Source窗口，视图如下：

C.设置Partition

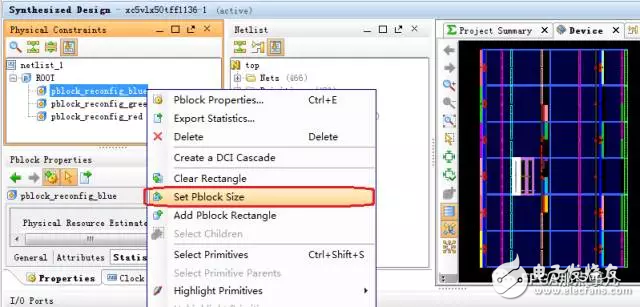

接下来，我们给3个Partition，分别设置其物理区域。使用Set Pblock Size选项，在Device视图中，划定合适的物理区域即可：

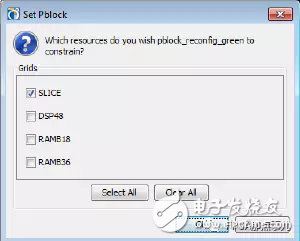

物理区域中会包含多种资源，不需要的我们可以不勾选，这样能减小最终bit文件的大小：

设置完所有的partition后，可以跑一下DRC检查（Tools-》 ReportDRC），确保所有的设置都没有问题：

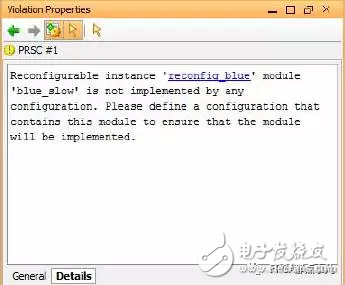

DRC检查结果：

D.创建Implementation Runs

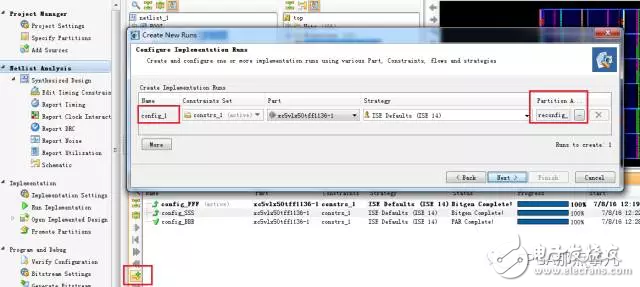

最后我们创建ImplementationRuns，在此处可以创建不同的组合。

创建完成后，就可以跑Implementation布局布线了，跑完后每个run下都会生成多个bit文件，其中之一是全局的配置bit，另外多个是部分重构的bit文件。
