数据采集是什么意思

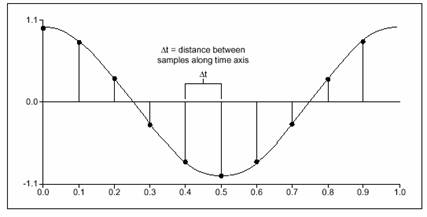

假设现在对一个模拟信号 x(t) 每隔Δ t 时间采样一次。时间间隔Δ t 被称为采样间隔或者采样周期。它的倒数 1/ Δ t 被称为采样频率，单位是采样数 / 每秒。 t=0, Δ t ,2 Δ t ,3 Δ t …… 等等， x(t) 的数值就被称为采样值。所有 x(0),x( Δ t),x(2 Δ t ) 都是采样值。这样信号 x(t) 可以用一组分散的采样值来表示： 下图显示了一个模拟信号和它采样后的采样值。采样间隔是Δ t ，注意，采样点在时域上是分散的。

如果对信号 x(t) 采集 N 个采样点，那么 x(t) 就可以用下面这个数列表示：

这个数列被称为信号 x(t) 的数字化显示或者采样显示。注意这个数列中仅仅用下标变量编制索引，而不含有任何关于采样率（或Δ t ）的信息。所以如果只知道该信号的采样值，并不能知道它的采样率，缺少了时间尺度，也不可能知道信号 x(t) 的频率。

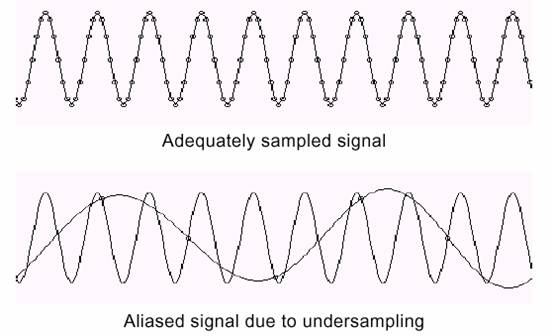

根据采样定理，最低采样频率必须是信号频率的两倍。反过来说，如果给定了采样频率，那么能够正确显示信号而不发生畸变的最大频率叫做恩奎斯特频率，它是采样频率的一半。如果信号中包含频率高于奈奎斯特频率的成分，信号将在直流和恩奎斯特频率之间畸变。 图２显示了一个信号分别用合适的采样率和过低的采样率进行采样的结果。

采样率过低的结果是还原的信号的频率看上去与原始信号不同。这种信号畸变叫做混叠（ alias ）。 出现的混频偏差（ alias frequency ）是输入信号的频率和最靠近的采样率整数倍的差的绝对值。

图３给出了一个例子。假设采样频率 fs 是 100HZ, ，信号中含有 25 、 70 、 160 、和 510 Hz 的成分。

采样的结果将会是低于奈奎斯特频率（ fs/2=50 Hz ）的信号可以被正确采样。而频率高于 50HZ 的信号成分采样时会发生畸变。分别产生了 30 、 40 和 10 Hz 的畸变频率 F2 、 F3 和 F4 。计算混频偏差的公式是：

混频偏差＝ ABS （采样频率的最近整数倍－输入频率）

其中 ABS 表示“绝对值”，例如：

混频偏差 F2 = |100 – 70| = 30 Hz

混频偏差 F3 = |(2)100 – 160| = 40 Hz

混频偏差 F4 = |(5)100 – 510| = 10 Hz

　　为了避免这种情况的发生，通常在信号被采集（ A/D ）之前，经过一个低通滤波器，将信号中高于奈奎斯特频率的信号成分滤去。在图３的例子中，这个滤波器的截止频率自然是 25HZ 。这个滤波器称为 抗混叠滤波器

采样频率应当怎样设置呢？也许你可能会首先考虑用采集卡支持的最大频率。但是，较长时间使用很高的采样率可能会导致没有足够的内存或者硬盘存储数据太慢。理论上设置采样频率为被采集信号最高频率成分的２倍就够了，实际上工程中选用５～１０倍，有时为了较好地还原波形，甚至更高一些。

通常，信号采集后都要去做适当的信号处理，例如 FFT 等。这里对样本数又有一个要求，一般不能只提供一个信号周期的数据样本，希望有５～１０个周期，甚至更多的样本。并且希望所提供的样本总数是整周期个数的。这里又发生一个困难，有时我们并不知道，或不确切知道被采信号的频率，因此不但采样率不一定是信号频率的整倍数，也不能保证提供整周期数的样本。我们所有的仅仅是一个时间序列的离散的函数 x(n) 和采样频率。这是我们测量与分析的唯一依据。
