multisim 制作的交通灯分享：

　　multisim是美国国家仪器有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字威廉希尔官方网站 板的设计工作。

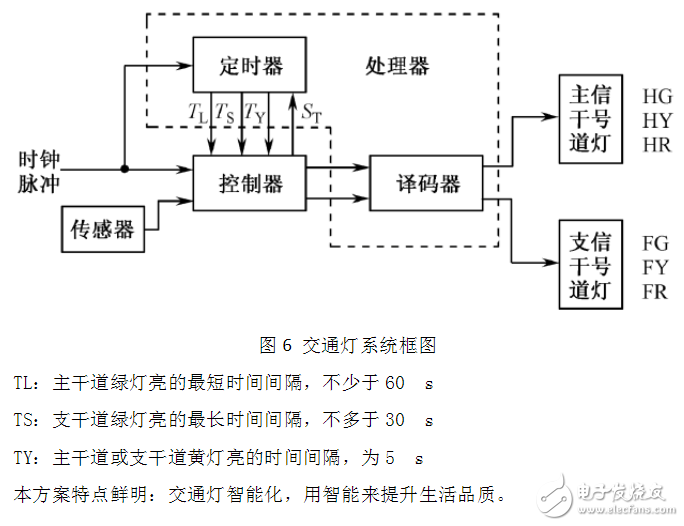

　　交通灯控制系统的实现方案有很多，但一般而言，整个系统需要由以下几个模块构成：状态控制单元、状态译码单元、秒脉冲信号发生单元、译码单元以及控制状态控制单元的可预置减法计数器等，而且还需要置数控制单元。这个系统由控制器和处理器组成，控制器接收外部系统时钟和传感器信号。处理器由定时器和译码显示器组成。定时器能向控制器发出60 s、30 s或5 s定时信号，译码显示器在控制器的控制下，改变交通灯信号。根据题目要求画出系统框图：

multisim制作交通灯教程
